Las टलस कोपको गियर तयारी
साधन तयारी
मूलभूत साधने: सॉकेट रेंच, टॉर्क रेंच, हेक्स की रेंच, फीलर गेज, डायल इंडिकेटर, पुलर (पुलर), कॉपर रॉड, रबर हॅमर.
सहाय्यक साधने: स्वच्छता कापड, वंगण तेल (गीअर्ससाठी), सीलंट, क्लीनिंग एजंट (जसे की रॉकेल किंवा विशेष क्लीनिंग एजंट).
सुरक्षा उपकरणे: ग्लोव्हज, सेफ्टी गॉगल, स्लिप-रेझिस्टंट शूज.
भाग तपासणी

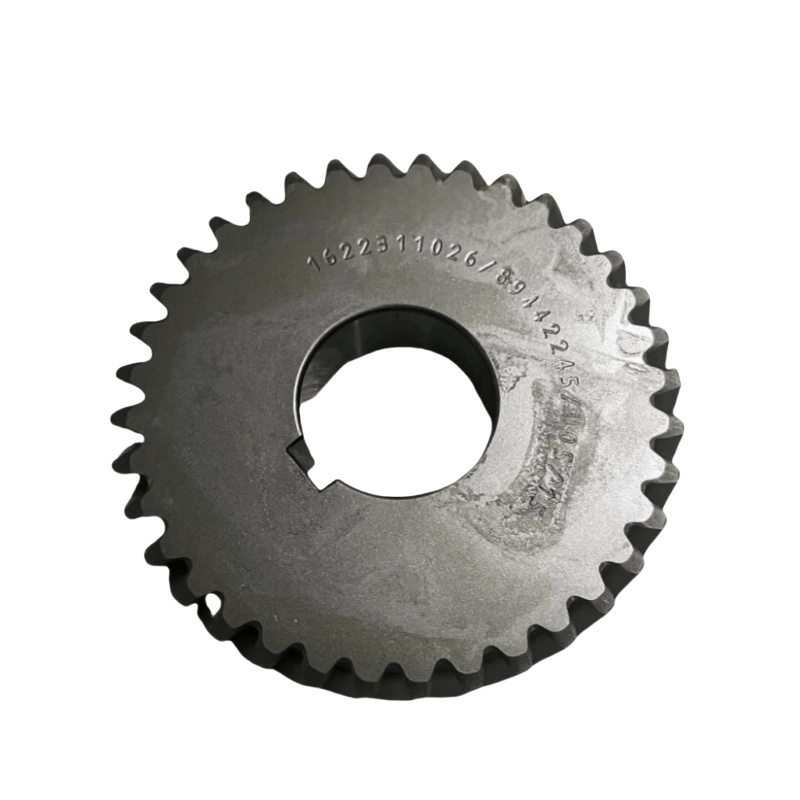

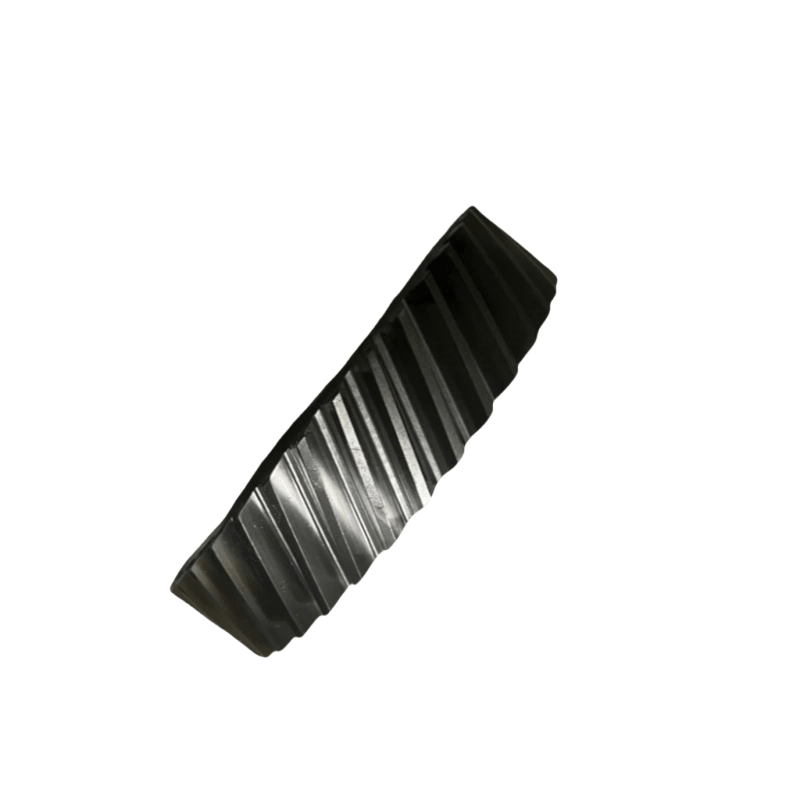

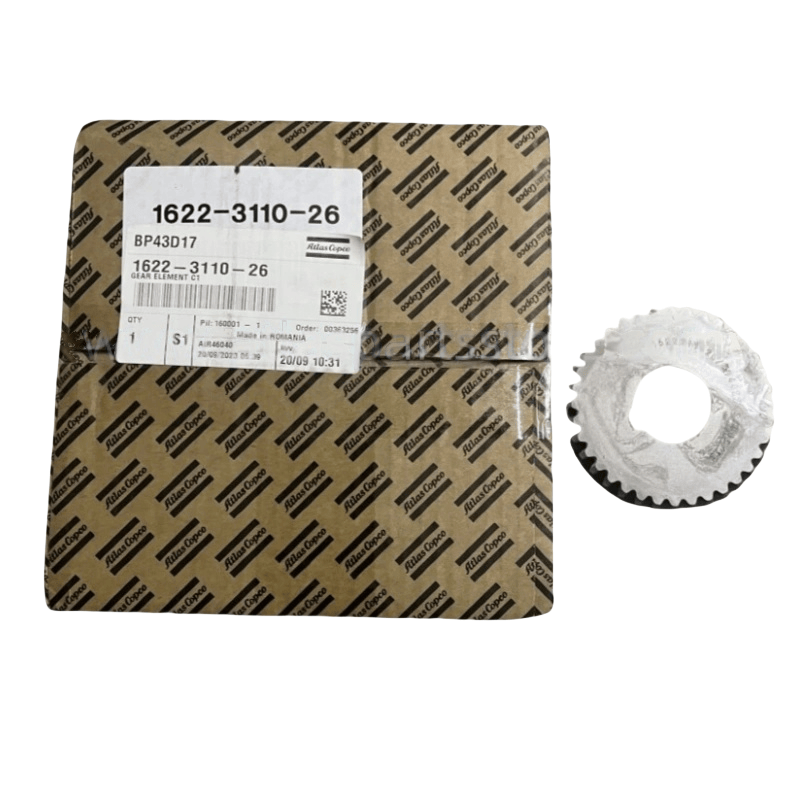

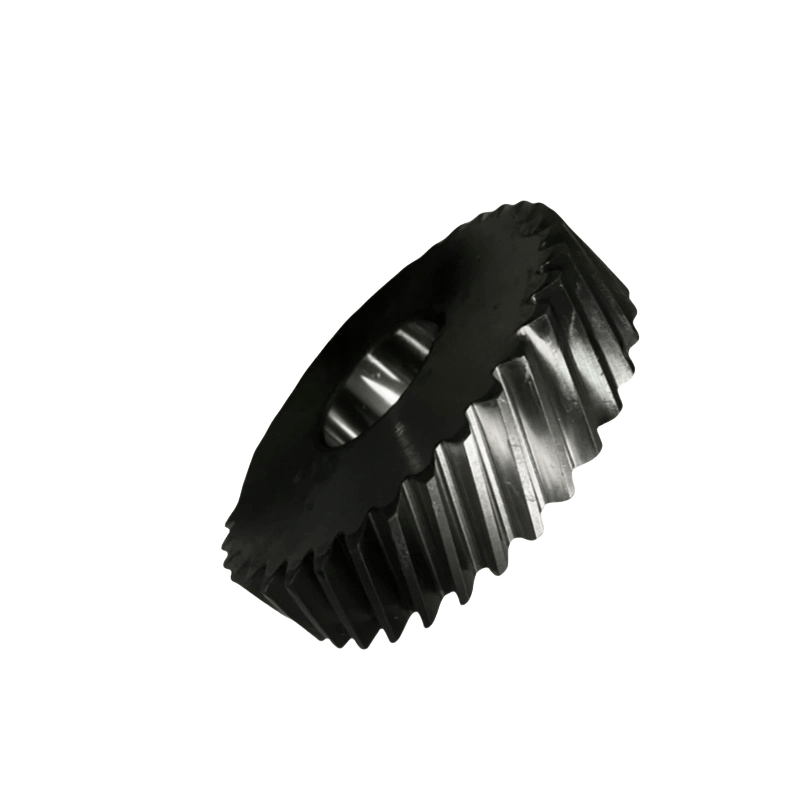

पुष्टी करा की नवीन गियर किट (ड्रायव्हिंग गियर, ड्राइव्हिंग गियर, सिंक्रोनस गियर इ. यासह) समान मॉडेल, मॉड्यूल आणि दात मूळ म्हणून मोजतात आणि दात पृष्ठभागावर बुर, क्रॅक किंवा नुकसान आहे का ते तपासा.
मॅचिंग वेअर भाग तयार करा: गियर शाफ्ट बीयरिंग्ज, सीलिंग घटक (जसे की स्केलेटन ऑइल सील), शोधणारे पिन, फास्टनिंग बोल्ट इ.
उपकरणे बंद आणि सुरक्षा उपाय
एअर कॉम्प्रेसर वीजपुरवठा बंद करा आणि "अंडर मेंटेनन्स" चेतावणी चिन्ह लटकवा.
सिस्टममध्ये संकुचित हवा सोडा (रिलीफ वाल्व्ह उघडा) आणि तेल विभाजकात वंगण घालणारे तेल काढून टाका.
विच्छेदन चरण
बाह्य घटक काढा
गिअरबॉक्स एंड कव्हर उघडकीस आणून एअर कॉम्प्रेसरचे संरक्षणात्मक कव्हर, पुली (बेल्ट-चालित असल्यास) किंवा कपलिंग काढा.
गिअरबॉक्स एंड कव्हरचे फिक्सिंग बोल्ट काढा, ते सैल करण्यासाठी रबर हातोडीने शेवटच्या कव्हरची काठ हळूवारपणे टॅप करा आणि शेवटचे कव्हर काढा (सीलिंग गॅस्केट जतन करण्यासाठी टीप).
जुने गियर किट काढा
गीअर आणि शाफ्टची सापेक्ष स्थिती चिन्हांकित करा (चिन्हांकित करण्यासाठी मार्कर पेन वापरा), स्थापना दरम्यान (विशेषत: सिंक्रोनस गिअर्ससाठी) टप्पा योग्य आहे याची खात्री करुन.
नवीन गियर स्थापित करण्यासाठी संदर्भ म्हणून जाळीचे क्लीयरन्स (फेलर गेज वापरुन) आणि अक्षीय क्लीयरन्स (डायल इंडिकेटर वापरुन) मोजा आणि रेकॉर्ड करा.
गीअर काढण्यासाठी एक पुलर वापरा (जर गियरमध्ये शाफ्टमध्ये हस्तक्षेप फिट असेल तर आपण शाफ्ट व्यासाचे नुकसान टाळण्यासाठी, काढण्यात मदत करण्यासाठी गियरच्या बाह्य रिंगला किंचित गरम करू शकता).
जुने बीयरिंग्ज, तेलाचे सील इ. सिंक्रोनीली काढा, शाफ्ट व्यास आणि गिअरबॉक्समध्ये तेल डाग आणि लोखंडी फाईलिंग्ज साफ करा (स्वच्छ धुवा आणि कोरडे करण्यासाठी क्लीनिंग एजंट वापरा).
नवीन गियर किट स्थापित करा
घटकांची तयारी
गीअर शाफ्ट व्यास आणि बेअरिंग सीट पृष्ठभाग गुळगुळीत आहेत की नाही हे तपासा, परिधान किंवा स्क्रॅचशिवाय. आवश्यक असल्यास, त्यांची दुरुस्ती करा (जसे की किरकोळ पीसणे).
गंज टाळण्यासाठी नवीन बीयरिंग्ज आणि गीअर्सला थोड्या प्रमाणात वंगण घालणा like ्या तेलासह लेप केले जाऊ शकते. जर ते हस्तक्षेप फिट असेल तर, 80-100 डिग्री सेल्सियस गरम तेलात 5-10 मिनिटे गरम तेल गरम करा (किंवा विशेष हीटर वापरा) स्थापना सुलभ करण्यासाठी.
गीअर आणि बीयरिंग्ज स्थापित करा
काढण्याच्या प्रक्रियेवरील चिन्हांकनानुसार गीअर शोधा आणि हळूहळू शाफ्ट व्यासामध्ये घाला (कठोर टॅपिंग टाळा, गीअर एंड फेस हलक्या टॅप करण्यासाठी कॉपर रॉड वापरा), गीअरची अक्षीय स्थिती अचूक आहे याची खात्री करा (जर अंतराची रिंग स्थापित करणे आवश्यक असेल तर ते सपाट आणि जवळच्या संपर्कात आहे).
बीयरिंग्ज स्थापित करताना, बेअरिंगची अंतर्गत अंगठी शाफ्टच्या खांद्यावर बसते याची खात्री करा आणि बाह्य अंगठी बेअरिंग सीट होलसह योग्य प्रकारे बसते. त्यात समान रीतीने दाबण्यासाठी प्रेस किंवा सॉकेट वापरा (बेअरिंगच्या रोलिंग बॉडीवर प्रहार करू नका).
सिंक्रोनस गीअर्स स्थापित करताना, दोन गीअर्सचा जाळीचा टप्पा मूळ कारखान्याशी सुसंगत आहे याची खात्री करण्यासाठी दात पृष्ठभागाच्या खुणा काटेकोरपणे संरेखित करा (विशेषत: स्क्रू एअर कॉम्प्रेसरच्या पुरुष आणि मादी रोटर सिंक्रोनस गीअर्ससाठी, जे रोटर क्लीयरन्सवर थेट परिणाम करते).
क्लीयरन्स समायोजित करा
जाळी क्लीयरन्स: फीलर गेजसह गिअरच्या जाळीच्या जाळीवर साइड क्लिअरन्स मोजा. हे उपकरणे मॅन्युअलच्या आवश्यकतेचे पालन केले पाहिजे (सामान्यत: 0.1-0.3 मिमी, भिन्न मॉडेल्ससाठी महत्त्वपूर्ण फरकांसह). क्लीयरन्स जुळत नसल्यास, गीअरची स्थापना स्थिती तपासा किंवा समायोजन पॅड पुनर्स्थित करा.
अक्षीय क्लीयरन्स: परवानगी असलेल्या श्रेणीत (सामान्यत: ≤0.1 मिमी) आहे हे सुनिश्चित करण्यासाठी डायल इंडिकेटरसह गीयरची अक्षीय हालचाल मोजा. हे साध्य करण्यासाठी बेअरिंग एंड कव्हरची जाडी किंवा अंतर रिंग समायोजित करा.
सील आणि एंड कव्हर स्थापित करा
नवीन सीलिंग गॅस्केट स्थापित करा किंवा गिअरबॉक्स एंड कव्हरच्या सीलिंग ग्रूव्हमध्ये सीलंट लावा (पातळ थर समान रीतीने लावा), सीलिंग पृष्ठभाग स्वच्छ आहे याची खात्री करुन.
शेवटच्या कव्हरला समान रीतीने फिक्सिंग पिन संरेखित करा, फिक्सिंग बोल्ट्स (कर्ण क्रमाचे अनुसरण करा आणि मॅन्युअल आवश्यकतानुसार टॉर्क घट्ट करा) अंतिम कव्हर विकृत होण्यापासून रोखण्यासाठी.
स्केलेटन ऑइल सील स्थापित करताना, ओठांच्या अभिमुखतेकडे लक्ष द्या (सामान्यत: ऑइल चेंबरच्या बाजूने), ओठांचे नुकसान टाळण्यासाठी त्या जागी दाबण्यासाठी एक विशेष साधन वापरा.
