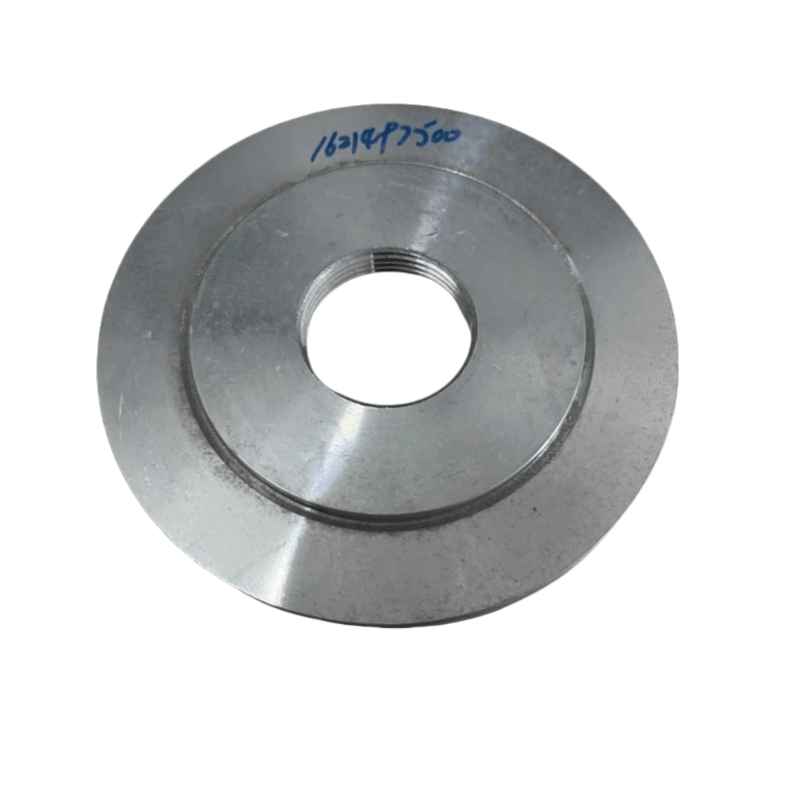

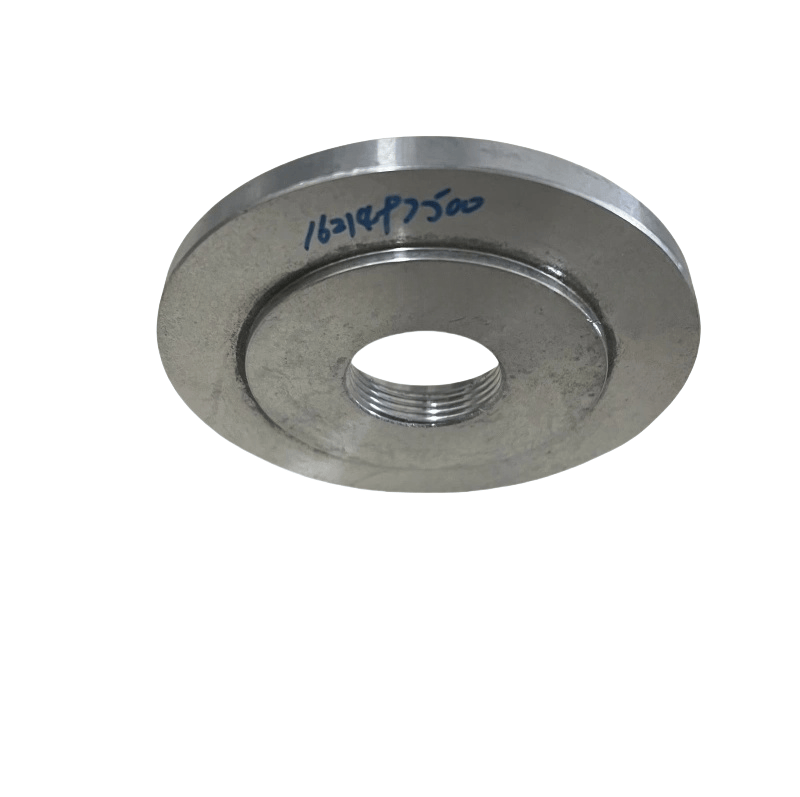

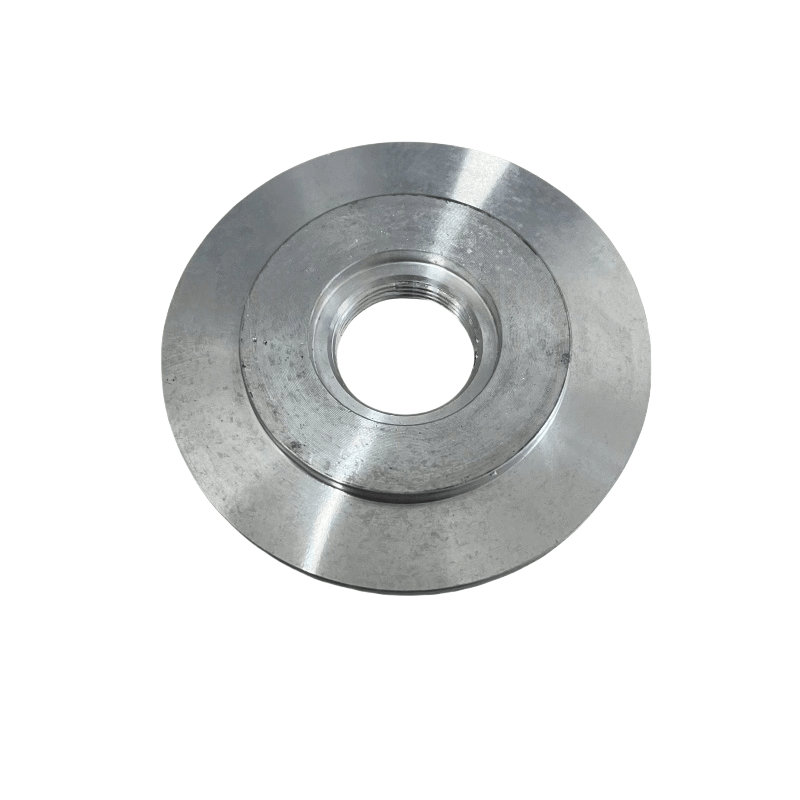

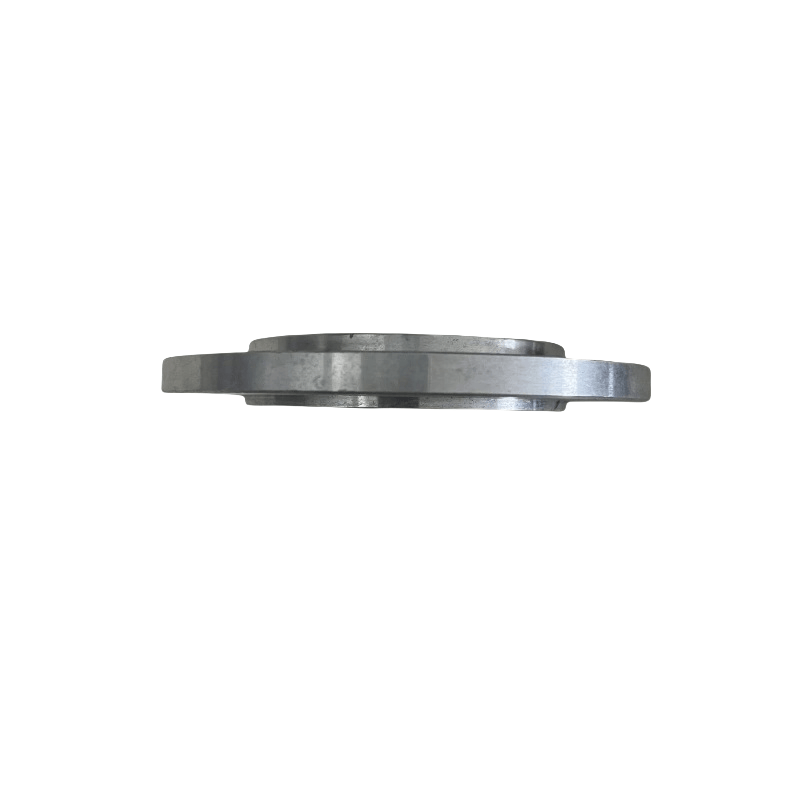

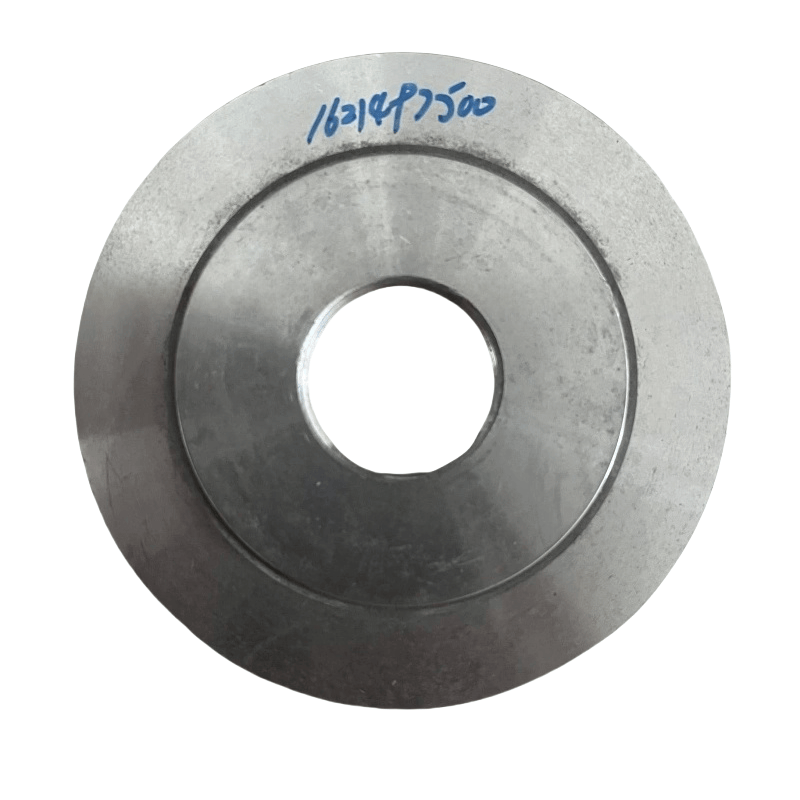

Las टलस कोपको एअर कॉम्प्रेसर प्रेशर वाल्व्ह कव्हर प्लेट मुख्य कार्ये
सीलिंग आणि प्रेशर बेअरिंग: हे सीलिंग घटकांद्वारे (जसे की गॅस्केट्स, ओ-रिंग्ज) वाल्व्ह बॉडीसह सील केले जाते, एक बंद पोकळी तयार केली जाते जी संकुचित हवेच्या दाबास प्रतिकार करू शकते (सामान्यत: सिस्टम कार्यरत दबाव, 0.7 ~ 1.6 एमपीए), गॅस गळतीस प्रतिबंधित करते.
अंतर्गत घटकांचे संरक्षण करणे: धूळ, तेल आणि इतर अशुद्धी वाल्व्हच्या संवेदनशीलतेवर प्रवेश करण्यास आणि परिणाम होण्यापासून रोखण्यासाठी प्रेशर वाल्व्ह (जसे की वाल्व्ह कोरे, स्प्रिंग्ज, डायाफ्राम इ.) च्या अंतर्गत घटकांचे संरक्षण आणि संरक्षण करते.
फिक्सेशन आणि पोझिशनिंगः अंतर्गत घटक (जसे की स्प्रिंग्ज, वाल्व्ह कोर) प्रेशर वाल्व्हच्या ऑपरेशनच्या अचूकतेची हमी देऊन योग्य स्थितीत आहेत हे सुनिश्चित करण्यासाठी बोल्टसह वाल्व्ह बॉडीवर निश्चित केले गेले आहे.
प्रेशर ट्रान्समिशन सहाय्य: काही कव्हर प्लेट्स प्रेशर सेन्सिंग होल किंवा चॅनेलसह डिझाइन केल्या आहेत, जे प्रेशर रेग्युलेशन फंक्शन्सच्या प्राप्तीसाठी मदत करणारे वाल्व्हच्या आत डायाफ्राम किंवा पिस्टनमध्ये सिस्टमचा दबाव हस्तांतरित करू शकतात.
सामान्य रचना आणि वैशिष्ट्ये
स्ट्रक्चरल रचना:
मुख्य शरीर: दबाव-क्षमता सुनिश्चित करण्यासाठी मुख्यतः धातूच्या चादरीने (जसे की कास्ट लोह, अॅल्युमिनियम मिश्र, कार्बन स्टील) मुद्रांकन किंवा कास्टिंगद्वारे बनलेले असते.
कनेक्शन छिद्र: वाल्व्ह बॉडीसह फिक्सेशनसाठी एकाधिक बोल्ट होल परिघीय वितरित केले जातात; केंद्रामध्ये निरीक्षणाचे भोक (पारदर्शक कव्हरसह) किंवा प्रेशर इंटरफेस असू शकतात.
सीलिंग ग्रूव्ह: कव्हर प्लेट आणि वाल्व्ह बॉडी दरम्यानच्या संयुक्त पृष्ठभागामध्ये सामान्यत: गॅस्केट किंवा ओ-रिंग्ज स्थापित करण्यासाठी रिंग-आकाराचे सीलिंग ग्रूव्ह असते.
वर्गीकरण (संबंधित प्रेशर वाल्व प्रकारानुसार):
वाल्व्ह कव्हर प्लेट देखरेखीसाठी दबाव: तेल-गॅस विभाजकाच्या आउटलेटवर झडप राखणार्‍या दबावावर स्थापित, हे विभाजकांच्या अंतर्गत दबावाचा प्रतिकार करते जेणेकरून संकुचित हवा आउटपुट होऊ देण्यापूर्वी सिस्टम पुरेसा दबाव स्थापित करतो.
अनलोडिंग वाल्व्ह कव्हर प्लेट: एअर कॉम्प्रेसरचे लोडिंग/अनलोडिंग नियंत्रित करण्यासाठी, कव्हर प्लेटला प्रेशर सिग्नल प्रसारित करण्यासाठी डायाफ्राम किंवा पिस्टन सहकार्य करणे आवश्यक आहे आणि वाल्व्ह उघडणे आणि बंद करणे प्राप्त करणे आवश्यक आहे.
सेफ्टी वाल्व्ह कव्हर प्लेट: सेफ्टी वाल्व्हच्या आत स्प्रिंग आणि वाल्व्ह कोरचे संरक्षण करते जेणेकरून ओव्हरप्रेशर झाल्यावर सुरक्षितता वाल्व विश्वसनीयपणे उडी मारू शकते आणि दबाव कमी करते.
की पॅरामीटर्स आणि साहित्य
कोर पॅरामीटर्स:
परिमाण: बाह्य व्यास, बोल्ट होल वितरण मंडळाचा व्यास आणि सीलिंग ग्रूव्हचा आकार इन्स्टॉलेशन सीलिंगिटी सुनिश्चित करण्यासाठी वाल्व बॉडीशी पूर्णपणे जुळविणे आवश्यक आहे.
प्रेशर-बेअरिंग क्षमता: त्यास संबंधित दबाव वाल्व्हचे कार्यरत दबाव पूर्ण करणे आवश्यक आहे (जसे की सेफ्टी वाल्व्ह कव्हर प्लेटला सिस्टम रेट केलेल्या दबावापेक्षा 1.1 ते 1.2 पेक्षा जास्त वेळा प्रतिकार करणे आवश्यक आहे).
पृष्ठभागाची अचूकता: संयुक्त पृष्ठभागाची सपाटपणा आणि उग्रपणा मानकांची पूर्तता करणे आवश्यक आहे (सामान्यत: सपाटपणा ≤ 0.1 मिमी/मीटर, रफनेस आरए ≤ 3.2μm), खराब आसंजनामुळे गळती टाळता.
सामान्य साहित्य:
कास्ट लोह (HT250): कमी किंमत, चांगली कडकपणा, कमी दाबासाठी योग्य (≤1 एमपीए), नॉन-कॉरोसिव्ह वातावरण.
अॅल्युमिनियम मिश्र धातु (एडीसी 12): हलके वजन, गंज-प्रतिरोधक, बहुतेकदा मध्यम आकाराच्या एअर कॉम्प्रेसरच्या प्रेशर वाल्व्हमध्ये वापरले जाते.
कार्बन स्टील (क्यू 235 किंवा 45# स्टील): उच्च सामर्थ्य, उच्च-दाब (> 1 एमपीए) प्रेशर वाल्व्हसाठी योग्य, काहींना गंज प्रतिबंधासाठी गॅल्वनाइझेशन किंवा पेंटिंगची आवश्यकता असते.
