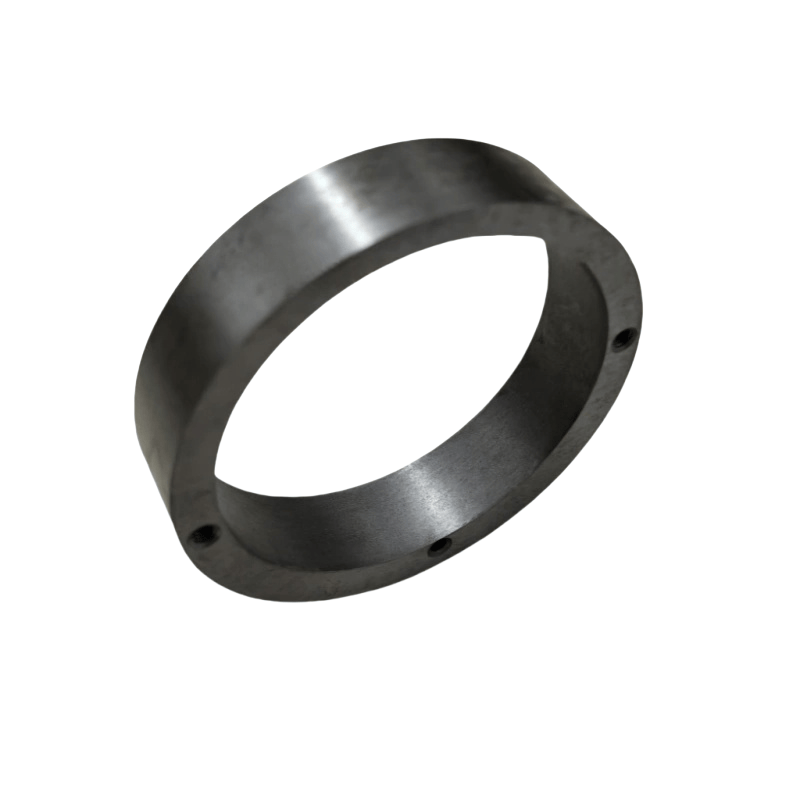

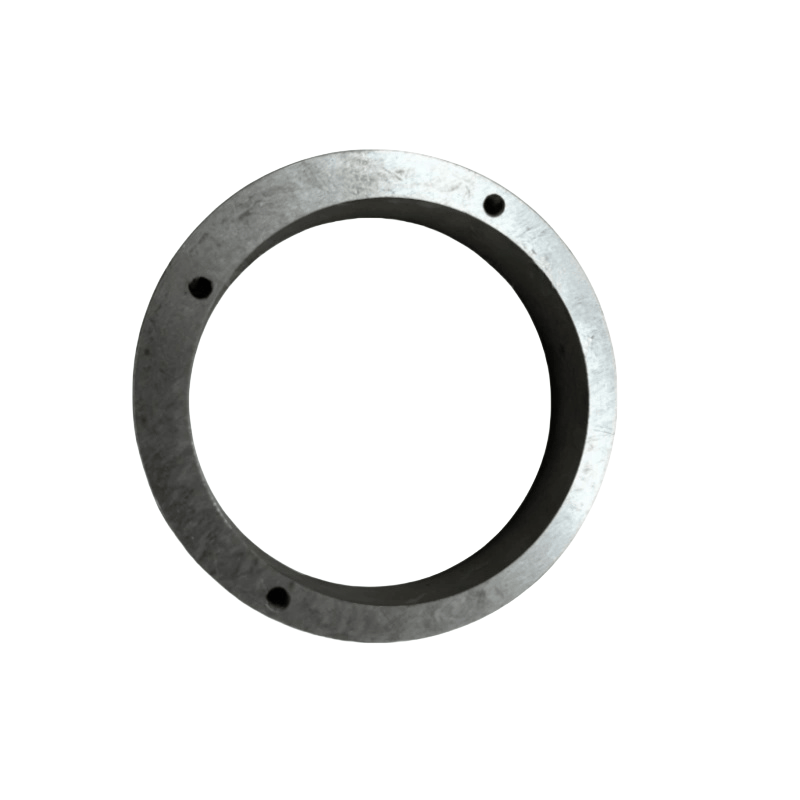

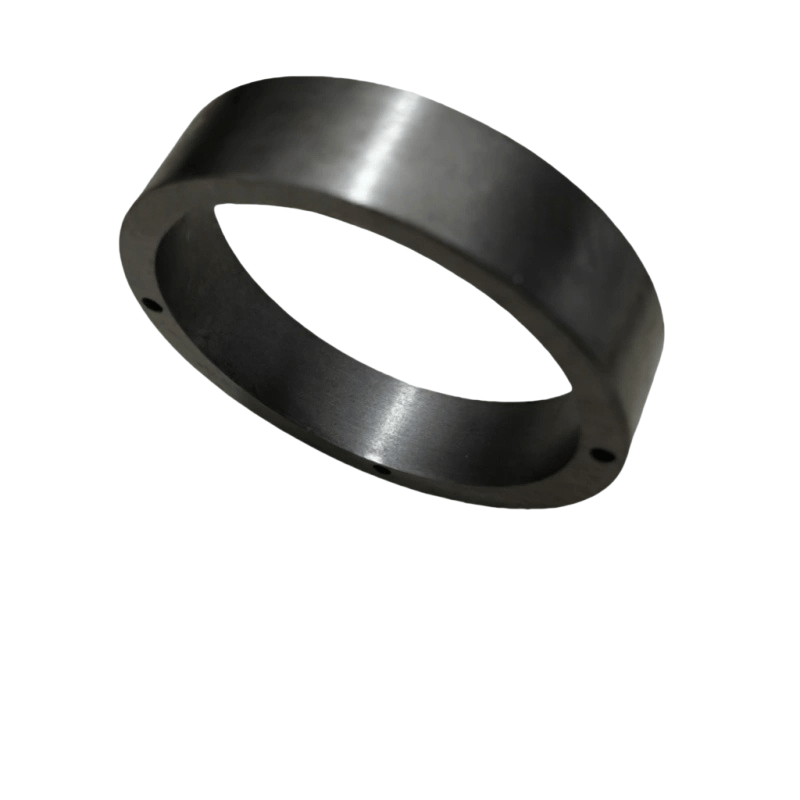

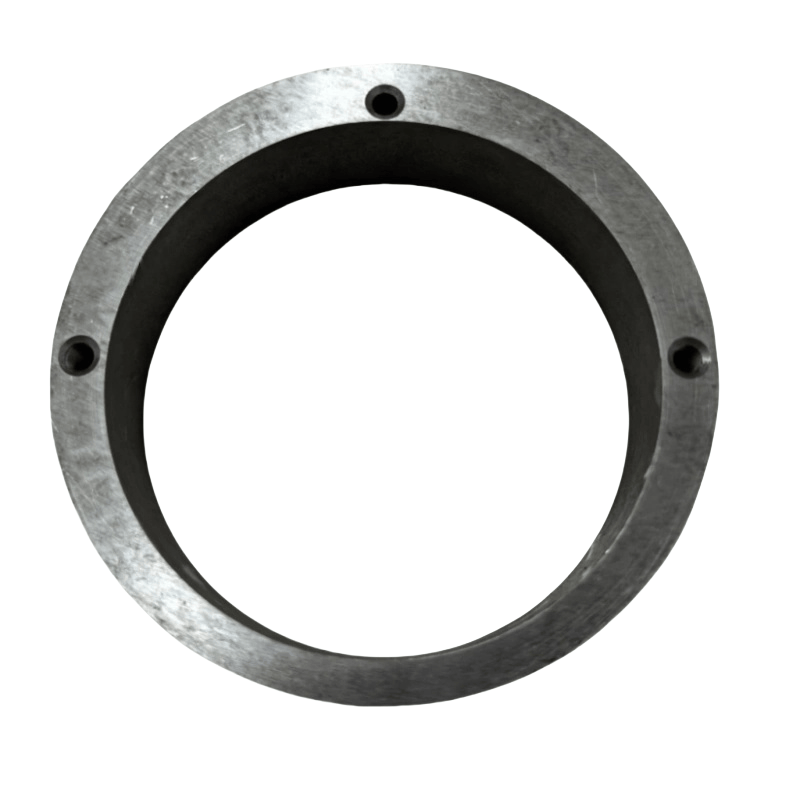

Las टलस कोपकोची विलक्षण रिंग मुख्य कार्ये
विशेष सीलिंग भागः एअर कॉम्प्रेसरच्या नॉन-सर्क्युलर संयुक्त पृष्ठभागांमध्ये (जसे की सिलेंडर बॉडी आणि एंड कव्हर दरम्यान नॉन-सर्क्युलर कनेक्शन पॉईंट्स आणि अनियमित पोकळींचे कनेक्शन बिंदू), विशेष-आकाराच्या रिंग्स अंतर भरतात आणि संपर्क पृष्ठभागांशी तंतोतंत जुळवून सीलिंग साध्य करतात, गॅस किंवा तेलाच्या गळतीस प्रतिबंधित करतात.
तंतोतंत स्थिती आणि मर्यादा: रोटर्स, बीयरिंग्ज आणि पिस्टन सारख्या घटकांच्या विशेष स्थापनेच्या स्थितीत, विशेष आकाराच्या रिंग्ज घटकांच्या अक्षीय किंवा रेडियल विस्थापनास मर्यादित करू शकतात, डिझाइन केलेल्या श्रेणीत त्यांची हालचाल सुनिश्चित करतात आणि इतर भागांमध्ये हस्तक्षेप टाळतात.
बफरिंग आणि शॉक शोषण: काही लवचिक सामग्री विशेष-आकाराच्या रिंग्ज (जसे की रबर किंवा कंपोझिट मटेरियल) घटक ऑपरेशन दरम्यान कंप आणि शॉक शोषू शकतात, आवाज आणि पोशाख कमी करतात आणि अचूक वीण भागांचे संरक्षण करतात.
मार्गदर्शक आणि समर्थन: पिस्टन आणि स्लाइडर्स सारख्या परस्पर-प्रति-मोशन घटकांच्या मानक नसलेल्या प्रक्षेपणामध्ये, विशेष आकाराच्या रिंग्ज स्थिर मार्गदर्शक कार्ये प्रदान करू शकतात, ज्यामुळे हालचालीची अचूकता आणि गुळगुळीतता सुनिश्चित होते.
सामान्य प्रकार आणि अनुप्रयोग परिस्थिती
सीलिंग स्पेशल-आकाराच्या रिंग्ज
रचना: क्रॉस-सेक्शन बहुतेक ट्रॅपेझॉइडल, वेज-आकाराचे किंवा ओठांसह अनियमित आकार असते आणि सामग्री सामान्यत: तेल-प्रतिरोधक रबर, पॉलीटेट्राफ्लोरोइथिलीन (पीटीएफई) किंवा मेटल-लेपित संमिश्र सामग्री असते.
अनुप्रयोग: स्क्रू एअर कॉम्प्रेसरच्या शेवटच्या कव्हरवर विशेष-आकाराचे सीलिंग ग्रूव्ह्स, पिस्टन-प्रकार एअर कॉम्प्रेसरच्या सिलेंडर कव्हर आणि सिलेंडर बॉडी दरम्यान नॉन-सर्क्युलर संयुक्त पृष्ठभाग, तेल विभाजकांचे विशेष इंटरफेस इ.
वैशिष्ट्ये: आकार पूर्णपणे सीलिंग ग्रूव्हशी जुळला आहे, कॉम्प्रेशन विकृतीद्वारे सीलिंग साध्य करणे, मानक नसलेल्या सीलिंग पृष्ठभागासाठी योग्य आहे.
विशेष आकाराच्या रिंग्ज स्थितीत
रचना: मुख्यतः धातूचे बनलेले (जसे की कार्बन स्टील, स्टेनलेस स्टील), क्रॉस-सेक्शन एल-आकाराचे, टी-आकाराचे किंवा स्टेप केलेले, अचूक आयामी सहिष्णुतेसह असू शकते.
अनुप्रयोग: डबल स्क्रू रोटरची अक्षीय स्थिती, बेअरिंग सीट आणि गृहनिर्माण यांचे अंतर समायोजन, क्रॅंककेसमध्ये घटक वेगळे करणे इ.
वैशिष्ट्ये: चांगली कडकपणा, उच्च मितीय अचूकता (सहिष्णुता सहसा ≤ ± 0.02 मिमी), घटकांची सापेक्ष स्थिती अचूकता सुनिश्चित करते.
बफरिंग स्पेशल-आकाराच्या रिंग्ज
रचना: लवचिक सामग्रीचे बनलेले (जसे की नायट्रिल रबर, पॉलीयुरेथेन), क्रॉस-सेक्शन पोकळ असू शकते किंवा विशिष्ट कॉम्प्रेशन क्षमतेसह खोबणी असू शकते.
अनुप्रयोगः पिस्टन आणि सिलेंडर कव्हर दरम्यान वाल्व प्लेट्स आणि वाल्व्ह सीट दरम्यान बफरिंग क्षेत्र, कंपन-प्रवण घटकांचे कनेक्शन पॉईंट्स.
वैशिष्ट्ये: प्रभाव उर्जा शोषून घेऊ शकता, धातूच्या भागांमधील कठोर संपर्क कमी करू शकता आणि कमी आवाज आणि पोशाख.
विशेष-आकाराच्या रिंग्ज मार्गदर्शक
रचना: पोशाख-प्रतिरोधक सामग्रीपासून बनविलेले (जसे की तांबे मिश्र धातु, ग्रेफाइट-घुसखोरी कास्ट लोह), आतील छिद्र किंवा बाह्य वर्तुळ नसलेल्या आकाराचे (जसे की लंबवर्तुळाकार, की स्लॉटसह रिंग-आकाराचे).
अनुप्रयोग: विशेष-आकाराच्या पिस्टनचे रन्ट्रोकेटिंग मोशन गाईडिंग, विलक्षण शाफ्टचे भाग समर्थन इ.
वैशिष्ट्ये: कमी घर्षण गुणांक, चांगले पोशाख प्रतिकार, नॉन-स्टँडर्ड मोशन ट्रॅजेक्टोरिजची गुळगुळीत सुनिश्चित करणे.
की पॅरामीटर्स आणि साहित्य
कोर पॅरामीटर्स:
आकार परिमाण: विशेष-आकाराच्या क्रॉस-सेक्शन (जसे की लांबी, रुंदी, कोन इ.) च्या परिमाणांसह, स्थापना स्थितीच्या पोकळी किंवा खोबणीसह पूर्णपणे जुळले जाणे आवश्यक आहे.
सहिष्णुता अचूकता: विशेषत: वीण पृष्ठभागांची मितीय सहनशीलता आणि आकार स्थिती सहिष्णुता (जसे की समांतरता, लंब), जे थेट सीलिंग किंवा पोझिशनिंग इफेक्टवर परिणाम करते.
कार्यप्रदर्शन: कामकाजाच्या परिस्थितीच्या आवश्यकतेनुसार योग्य सामग्री निवडा (उदा. -20 ℃ ~ 150 ℃ सामान्य, दबाव प्रतिरोध 0.7 ~ 2 एमपीए, परिधान प्रतिरोध इ.).
सामान्य साहित्य:
मेटल मटेरियल: कार्बन स्टील (पोझिशनिंगसाठी), स्टेनलेस स्टील (गंज प्रतिरोधकासाठी), तांबे मिश्र धातु (पोशाख-प्रतिरोधक मार्गदर्शकासाठी), उच्च-शक्ती आणि उच्च-परिशुद्धता परिस्थितीसाठी योग्य.
नॉन-मेटल मटेरियल: तेल-प्रतिरोधक रबर (सीलिंग, बफरिंगसाठी), पॉलीटेट्राफ्लोरोएथिलीन (लो-फॅशन सीलिंगसाठी), संमिश्र साहित्य (जसे की मेटल + रबर कंपोझिट, कडकपणा आणि लवचिकता एकत्र करणे).
स्थापना बिंदू
स्थापना खबरदारी:
विशेष आकाराच्या रिंगची स्थापना स्थिती अद्वितीय आहे आणि स्थापना त्रुटी किंवा चुकीच्या पद्धतीने (काही विशेष आकाराच्या रिंग्जमध्ये दिशानिर्देश असते) टाळण्यासाठी असेंब्ली रेखांकनानुसार ते काटेकोरपणे स्थित केले जाणे आवश्यक आहे.
स्थापना करण्यापूर्वी, वीण पृष्ठभागावरील बुर आणि अशुद्धी स्वच्छ करा. लवचिक विशेष-आकाराच्या रिंग्जसाठी, पकडणे आणि स्क्रॅच किंवा अश्रू आणण्यासाठी तीक्ष्ण साधने वापरणे टाळा. धातूच्या विशेष-आकाराच्या रिंग्जसाठी, त्या दरम्यानच्या मंजुरीकडे लक्ष दिले पाहिजे. जर ते खूप घट्ट असतील तर यामुळे असेंब्लीच्या अडचणी किंवा घटक जामिंग होऊ शकतात; जर ते खूप सैल असतील तर त्याचा परिणाम स्थिती अचूकतेवर होईल.
