मुख्य प्रकार आणि अनुप्रयोग
लवचिक जोड्या

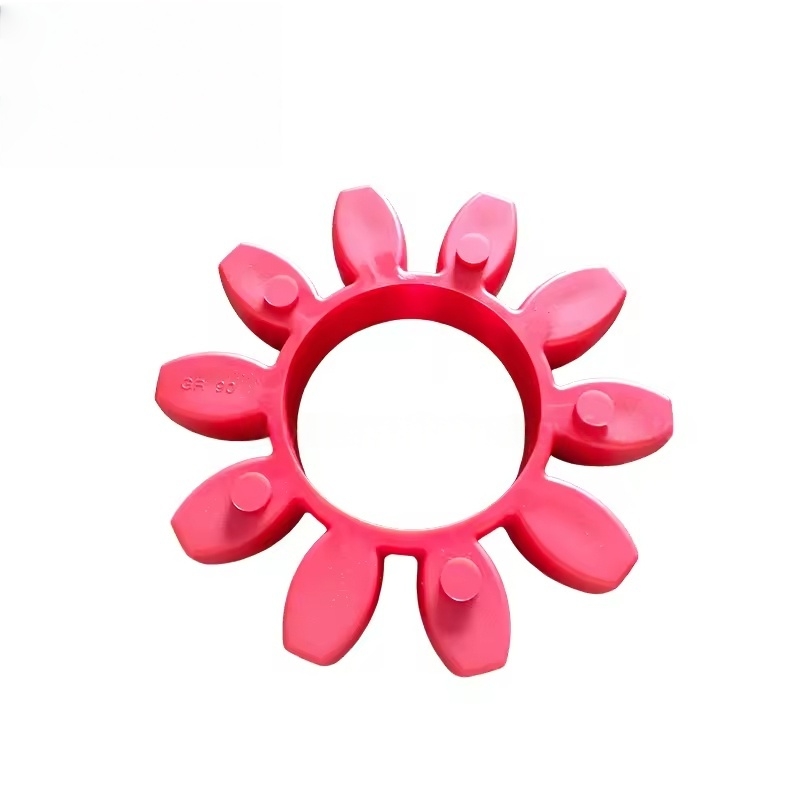

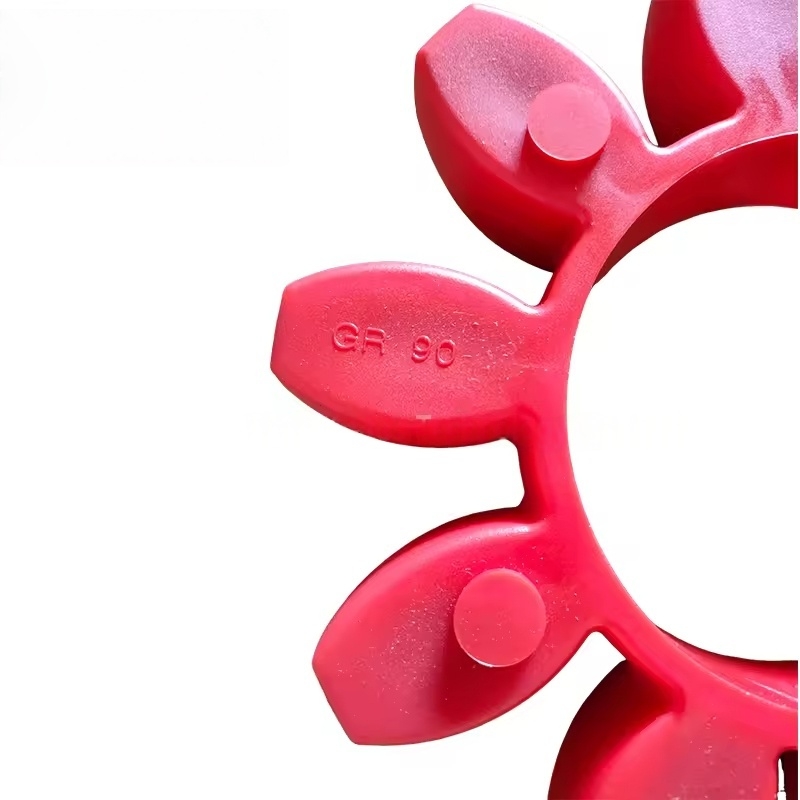

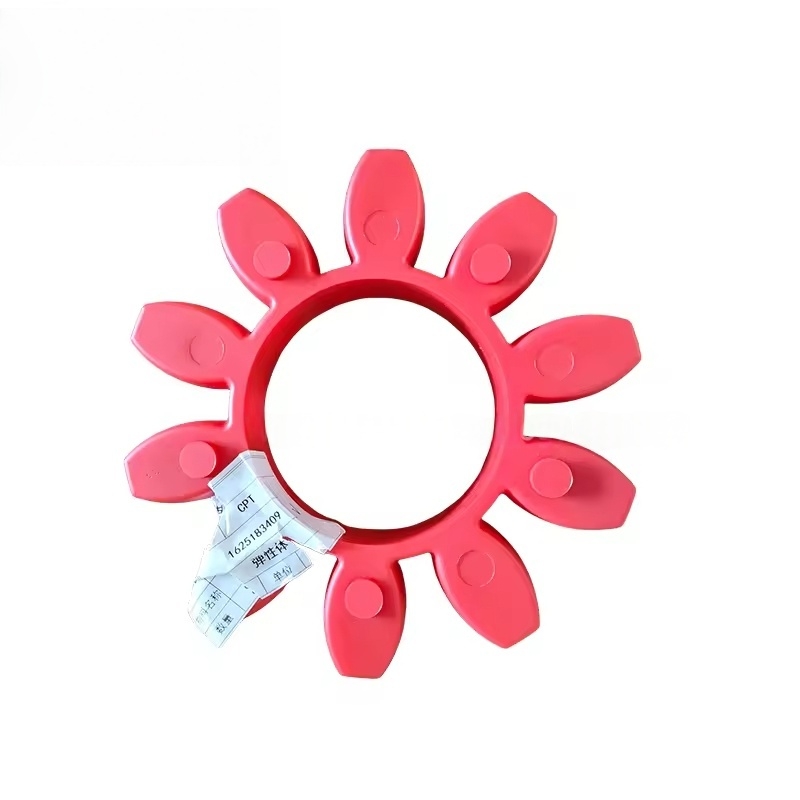

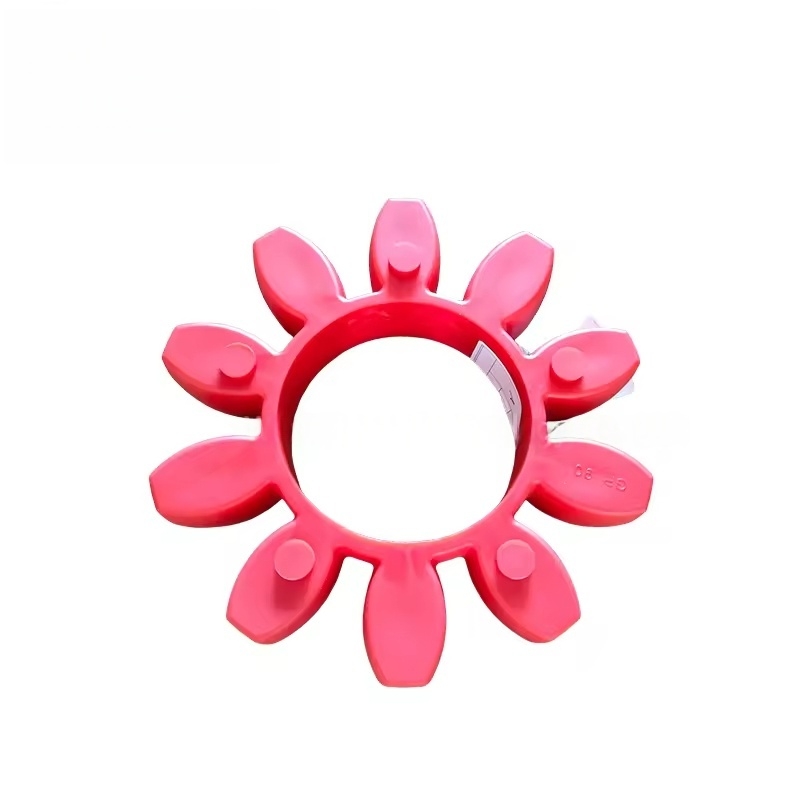

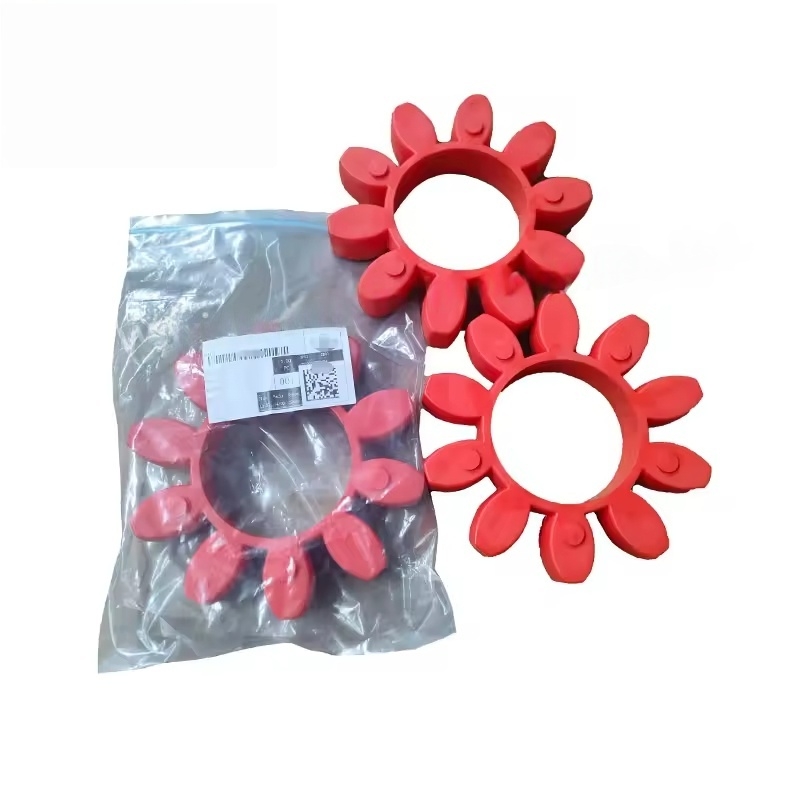

सर्वात सामान्य प्रकार: लहान आणि मध्यम आकाराच्या स्क्रू एअर कॉम्प्रेसरमध्ये (जसे की जीए मालिका) मोठ्या प्रमाणात वापरला जातो, ज्यामध्ये दोन अर्ध्या कपलिंग्ज आणि इंटरमीडिएट लवचिक शरीर (रबर किंवा पॉलीयुरेथेनपासून बनविलेले) असतात.
वैशिष्ट्ये:
काही लवचिकता आहे, मोटर आणि मुख्य युनिट (अक्षीय, रेडियल आणि कोनीय) दरम्यान इन्स्टॉलेशन विचलन शोषण्यास सक्षम आहे.
कंपन ट्रान्समिशन कमी करते, ऑपरेटिंग आवाज कमी करते आणि मोटर आणि मुख्य युनिट बीयरिंगचे संरक्षण करते.
साध्या रचना, सुलभ देखभाल आणि लवचिक शरीर परिधान केल्यावर स्वतंत्रपणे बदलले जाऊ शकते.
कठोर जोडणे
अनुप्रयोग परिदृश्य: काही मोठ्या आकाराचे किंवा अत्यंत अचूक ट्रान्समिशन मॉडेल. मेटल कठोर कनेक्शन घटकांचा बनलेला.
वैशिष्ट्ये:
लवचिक नुकसान भरपाईची क्षमता नाही, मोटर आणि मुख्य युनिट दरम्यान अत्यंत उच्च सहकार्य आवश्यक आहे.
उच्च टॉर्क ट्रान्समिशन, उच्च-शक्ती मॉडेलसाठी योग्य, परंतु स्थापनेच्या अचूकतेसाठी कठोर आवश्यकता.
डायाफ्राम कपलिंग
अनुप्रयोग परिदृश्य: काही उच्च-अंत किंवा मोठ्या प्रमाणात युनिट्स. लवचिक घटक म्हणून मेटल डायाफ्राम वापरणे.
वैशिष्ट्ये:
उच्च तापमान आणि तेलाच्या दूषिततेस प्रतिरोधक, दीर्घ सेवा जीवन, कठोर परिस्थितीसाठी योग्य.
उच्च ट्रान्समिशन अचूकता राखताना काही विचलनांची भरपाई करू शकते. कोअर फंक्शन
टॉर्क ट्रान्समिशन: मुख्य युनिटचे सामान्य ऑपरेशन सुनिश्चित करण्यासाठी मोटरची रोटेशनल पॉवर कॉम्प्रेसर मुख्य युनिटमध्ये कार्यक्षमतेने हस्तांतरित करा.
विचलन नुकसान भरपाई: मोटार आणि मुख्य युनिट (जसे की तापमान बदलांमुळे किंवा कंपमुळे विस्थापन) दरम्यान लहान स्थापना विचलनास अनुमती देते, कठोर ताणमुळे घटकांचे नुकसान टाळता.
कंपन अलगाव: लवचिक घटकांद्वारे कंप शोषून घेते, मोटर आणि मुख्य युनिट दरम्यान कंपन प्रसारण कमी करते आणि उपकरणांचे आयुष्य वाढवते.
ओव्हरलोड संरक्षण: काही कपलिंग्जच्या लवचिक शरीराच्या डिझाइनमध्ये मोटर किंवा मुख्य युनिटचे त्वरित ओव्हरलोडमुळे होणारे नुकसान टाळण्यासाठी ओव्हरलोड ब्रेक फंक्शन असते.
सामान्य दोष आणि बदलण्याचे सिग्नल
दोष प्रकटीकरण:
ऑपरेशन दरम्यान असामान्य कंप किंवा असामान्य आवाज उद्भवतो (जसे की धातूचा प्रभाव ध्वनी, उच्च-वारंवारता आवाज).
लवचिक शरीर क्रॅकिंग, पोशाख किंवा वृद्धत्व (पृष्ठभाग क्रॅक म्हणून प्रकट होते, कठोरता बदलते).
कपलिंग कनेक्शन बोल्टचे सैल करणे किंवा फ्रॅक्चर.
मोटर आणि मुख्य युनिट कोएक्सियल नसतात, ज्यामुळे कपलिंगचे पोशाख किंवा जास्त गरम होते.
बदलण्याची वेळ:
जेव्हा लवचिक शरीर स्पष्ट पोशाख, क्रॅक किंवा वृद्धत्व कठोर दर्शविते.
जेव्हा कपलिंगचे घटक (जसे अर्ध-कपलिंग) विकृत रूप, क्रॅक किंवा थ्रेड नुकसान दर्शवितात.
मोठ्या उपकरणांच्या देखभाल दरम्यान (सामान्यत: 20,000 ते 30,000 तासांच्या ऑपरेशननंतर) पोशाख स्थितीनुसार तपासणी आणि पुनर्स्थित करण्याची शिफारस केली जाते.
बदलण्याची शक्यता आणि देखभाल खबरदारी
मूळ फॅक्टरी भाग प्राधान्य: las टलस कोपको कपलिंग्जचे परिमाण, साहित्य आणि सुस्पष्टता विशिष्ट मॉडेल्सशी जुळते (जसे की भिन्न पॉवर जीए मालिकेसाठी जोडप्यांची वैशिष्ट्ये भिन्न आहेत) आणि आकाराच्या जुळण्यामुळे केवळ मूळ फॅक्टरी भाग कंपन किंवा ट्रान्समिशन अपयश टाळण्यासाठी वापरणे आवश्यक आहे.
स्थापना अचूकता:
बदलताना, मोटर आणि मुख्य युनिटची एकत्रितता अचूकपणे दुरुस्त करा (रेडियल आणि अक्षीय विचलन सहसा ≤ 0.1 मिमी असणे आवश्यक असते), डायल इंडिकेटर इ. वापरुन मोजा.
लवचिक शरीर स्थापित करताना, कोणतीही विकृती सुनिश्चित करा आणि निर्दिष्ट टॉर्कवर बोल्ट समान रीतीने घट्ट करा.
नियमित तपासणी:
दररोज देखभाल दरम्यान लवचिक शरीराची स्थिती, बोल्टची घट्टपणा आणि ऑपरेटिंग तापमान तपासा.
असामान्य कंप शोधला जातो तेव्हा मशीन वेळेत थांबवा आणि फॉल्टचा विस्तार टाळण्यासाठी त्वरित ते तपासा.
