मुख्य प्रकार आणि अनुप्रयोग परिस्थिती
वायवीय कनेक्टर
फंक्शनः कॉम्प्रेस्ड एअर पाइपलाइन कनेक्ट करण्यासाठी वापरले जाते, जसे की मुख्य युनिटच्या एक्झॉस्ट पोर्ट आणि ऑइल-गॅस विभाजक यांच्यातील कनेक्शन किंवा कूलर आणि एअर स्टोरेज टँक दरम्यान.
सामान्य प्रकार:
थ्रेडेड कनेक्टर (जसे की जी थ्रेड्स, एनपीटी थ्रेड्स): थ्रेड्सद्वारे सील केलेले, उच्च-दाब गॅस पाइपलाइनसाठी योग्य (सामान्यत: 10-16 बार).
क्विक-कनेक्ट कनेक्टर्स: तात्पुरते किंवा कमी-दाब पाइपलाइन कनेक्शनसाठी वापरले जाते, द्रुत विच्छेदन आणि असेंब्लीची सोय करते (जसे की प्रेशर गेज आणि सेन्सरसाठी तात्पुरते चाचणी इंटरफेस).
साहित्य: उच्च-दाब प्रतिकार आणि गंज प्रतिरोधक गुणधर्मांसह मुख्यतः पितळ, स्टेनलेस स्टील किंवा उच्च-सामर्थ्य अभियांत्रिकी प्लास्टिक.
हायड्रॉलिक/ऑइल सर्किट कनेक्टर
अनुप्रयोग: तेल पंप आणि कूलर दरम्यानचे कनेक्शन किंवा तापमान नियंत्रण वाल्व आणि मुख्य युनिट दरम्यान वंगण सर्किटला जोडते.
वैशिष्ट्ये: गळती रोखण्यासाठी कठोर सील करणे आवश्यक आहे, सामान्यत: शंकूच्या आकाराचे सीलिंग किंवा ओ-रिंग सीलिंग, एअर कॉम्प्रेसरसाठी विशेष वंगण घालणार्‍या तेलाच्या रासायनिक गुणधर्मांशी सुसंगत.
सामान्य फॉर्मः सॉकेट-प्रकारातील जोड, फ्लॅंज कनेक्टर (मोठ्या युनिट्ससाठी), विस्तार-प्रकार जोड इ.
विद्युत कनेक्टर
कार्यः नियंत्रण प्रणाली आणि सेन्सर (प्रेशर, तापमान), मोटर जंक्शन बॉक्स आणि सोलेनोइड वाल्व्ह दरम्यानचे कनेक्शन जसे की इलेक्ट्रिकल सिग्नल किंवा शक्ती प्रसारित करते. प्रकार:
परिपत्रक कनेक्टर (जसे की एम 12, एम 16): वॉटरप्रूफ आणि डस्टप्रूफ क्षमतांसह (आयपी 65/आयपी 67) सेन्सर सिग्नल ट्रान्समिशनसाठी वापरले जाते.
टर्मिनल ब्लॉक्स, प्लग आणि सॉकेट्स: मोटर्स आणि कंट्रोल कॅबिनेटमधील पॉवर कनेक्शनसाठी वापरले जाते, काही अलिप्तता टाळण्यासाठी लॉकिंग स्ट्रक्चर्ससह.
वैशिष्ट्ये: कंपनास प्रतिरोधक, इलेक्ट्रोमॅग्नेटिक अँटी हस्तक्षेप, तापमान आणि औद्योगिक वातावरणात आर्द्रता बदलांशी जुळणारी.

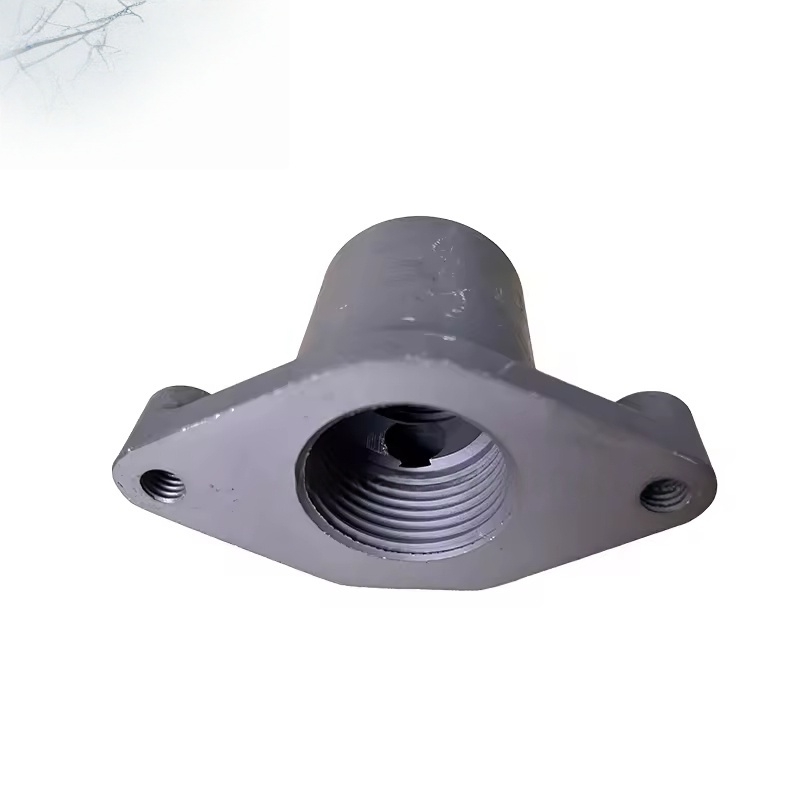

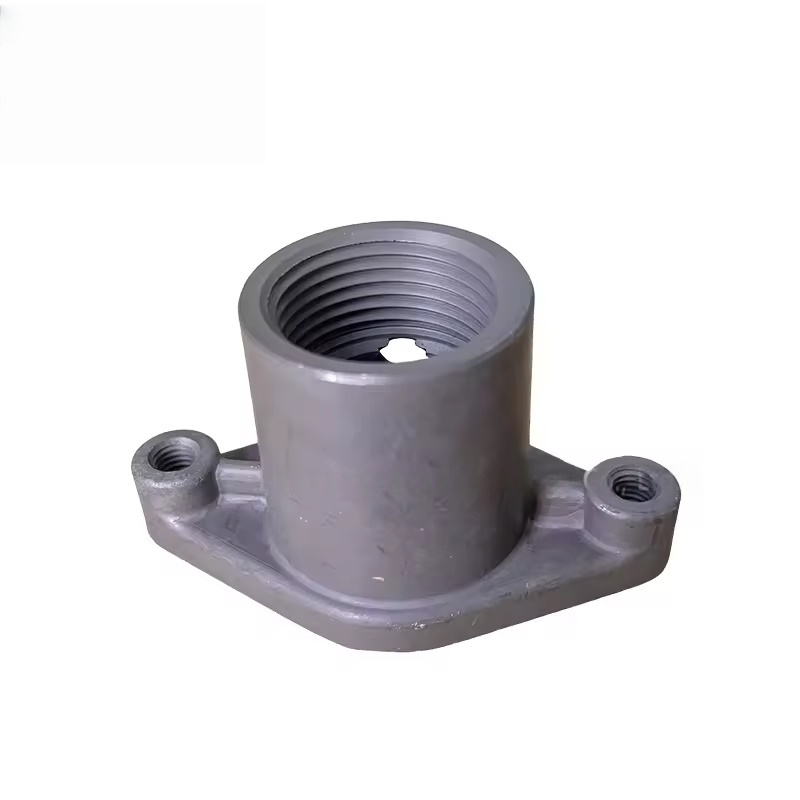

यांत्रिक रचना कनेक्टर
अनुप्रयोग: मुख्य युनिट कव्हर आणि गृहनिर्माण दरम्यान निश्चित कनेक्शन आणि कूलिंग डिव्हाइस आणि फ्रेम यासारख्या उपकरणांच्या घटकांचे यांत्रिक कनेक्शन.
फॉर्म: घटक असेंब्लीची अचूकता आणि स्ट्रक्चरल स्थिरता सुनिश्चित करण्यासाठी बोल्ट गट, फ्लॅंज कनेक्टर, पिन शोधणे इ.

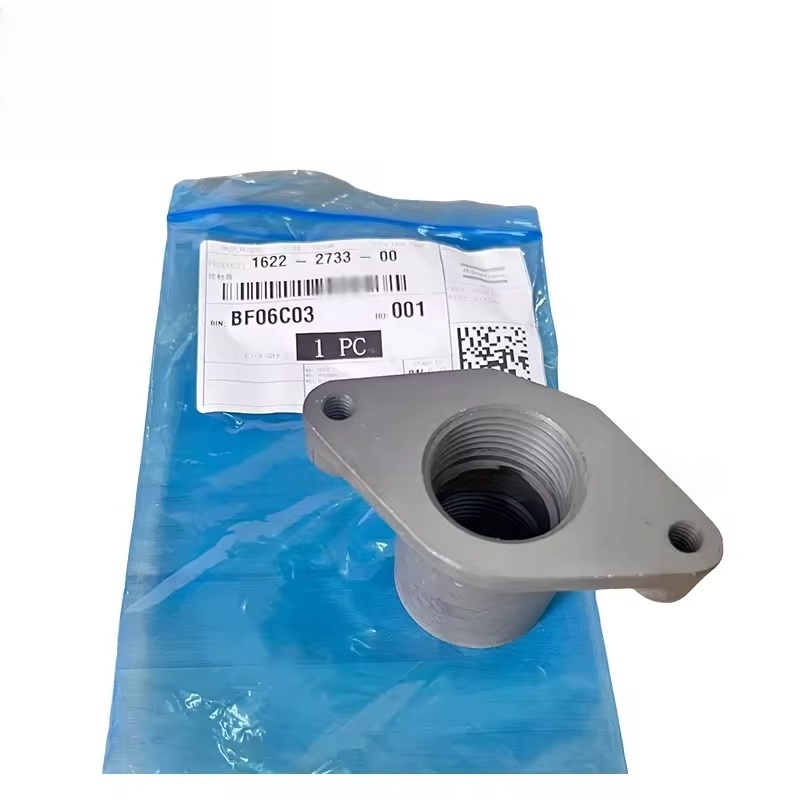

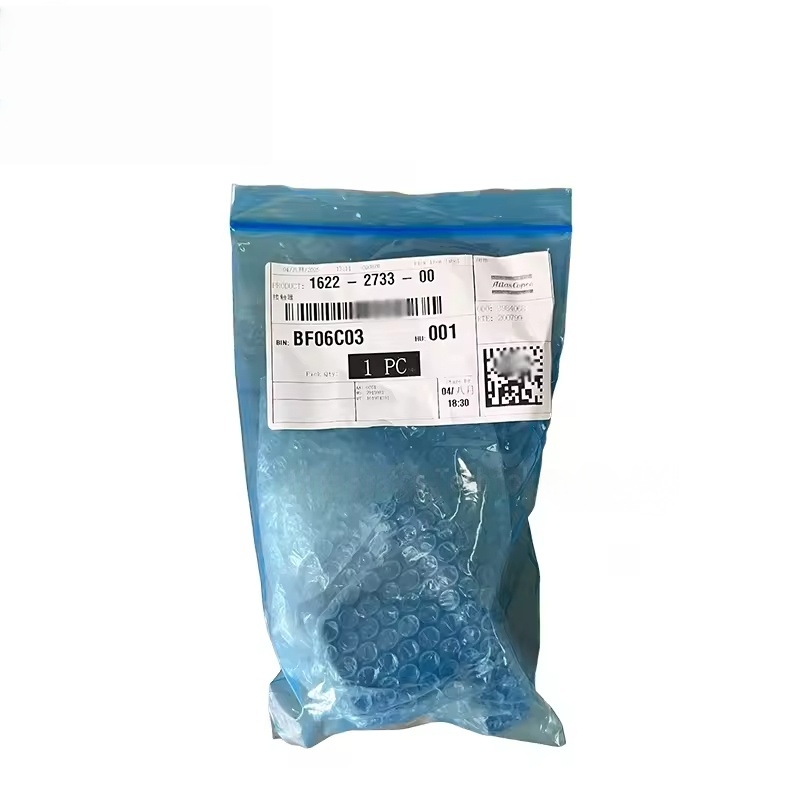

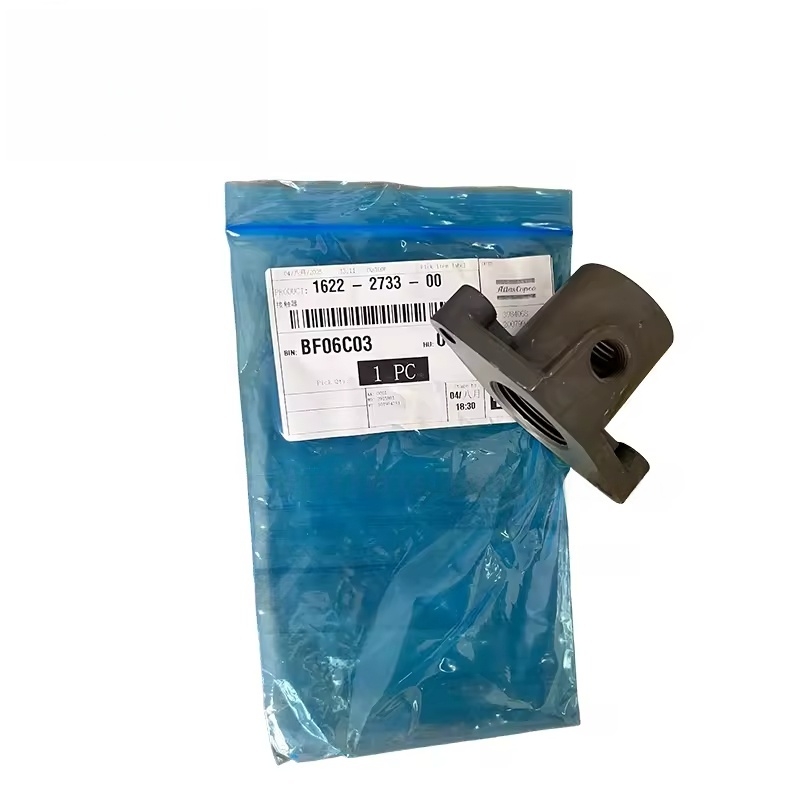

मूळ फॅक्टरी कनेक्टर्सची मुख्य वैशिष्ट्ये
अचूक रुपांतरः कनेक्शन सीलिंग आणि सुसंगतता सुनिश्चित करण्यासाठी पाइपलाइन परिमाण, प्रेशर रेटिंग्स आणि इंटरफेस मानकांच्या विशिष्ट मॉडेल (जसे की जीए मालिका, जी मालिका इ.) आधारित डिझाइन केलेले.
विश्वासार्ह साहित्य:
वायवीय / हायड्रॉलिक कनेक्टर संकुचित हवेमध्ये पाण्याचे वाफ किंवा वंगण घालणार्‍या तेलाचे गंज टाळण्यासाठी गंज-प्रतिरोधक सामग्री (जसे की दमट वातावरणासाठी 316 स्टेनलेस स्टील) वापरतात.
इलेक्ट्रिकल कनेक्टर औद्योगिक सुरक्षा मानकांची पूर्तता करण्यासाठी तापमान-प्रतिरोधक ज्योत-रिटर्डंट मटेरियलचा वापर करतात.
उत्कृष्ट सीलिंग कामगिरी: मूळ फॅक्टरी सील (जसे की नायट्रिल रबर ओ-रिंग्ज, पीटीएफई सीलिंग टेप), अत्यंत कमी गळती दरासह सुसज्ज, एअर कॉम्प्रेसरच्या उच्च-दाब सीलिंग आवश्यकता पूर्ण करतात.
उच्च टिकाऊपणा: संपूर्ण मशीनशी जुळणार्‍या सर्व्हिस लाइफसह कंपन आणि दबाव सायकलिंगसाठी चाचणी केली जाते, देखभाल वारंवारता कमी करते.
सामान्य समस्या आणि बदलण्याची खबरदारी
दोष प्रकटीकरण:
गॅस / तेल गळती (सैल सांधे, वृद्धत्व सीलिंग घटक).
सिग्नल व्यत्यय किंवा खराब संपर्क (विद्युत कनेक्टरचे ऑक्सिडेशन, वाकलेले पिन).
सैल कनेक्शनचे भाग किंवा असामान्य आवाज (यांत्रिक कनेक्टरच्या बोल्ट्सचे सैल होणे).
