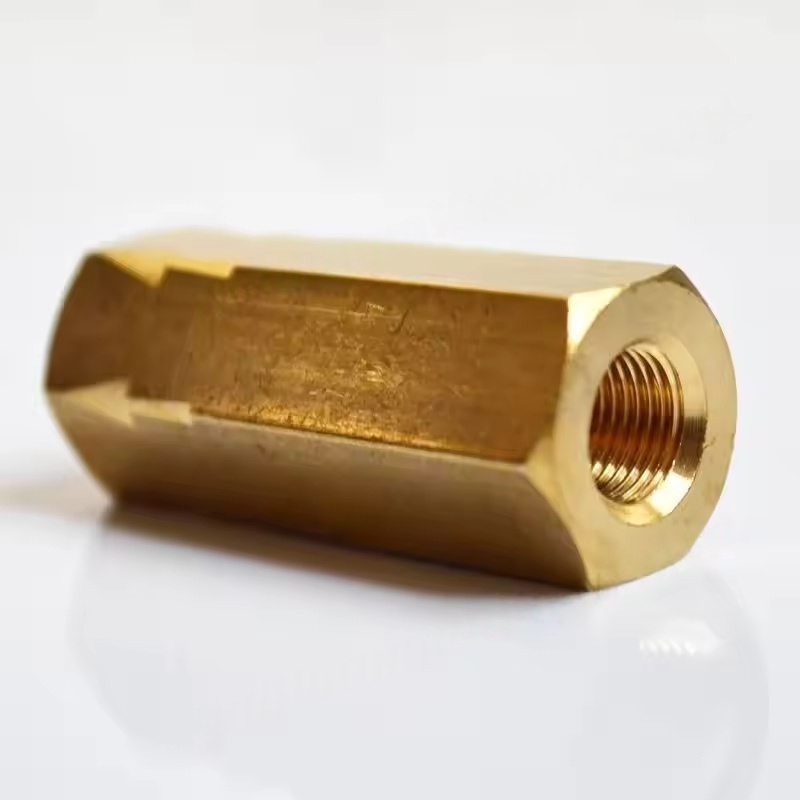

1. एअर कॉम्प्रेसरच्या नॉन-रिटर्न वाल्व असेंब्लीचे वाल्व बॉडी
कार्यः संपूर्ण असेंब्लीचे बाह्य शेल म्हणून, ते अंतर्गत कोर घटक सामावून घेते आणि पाइपलाइनला जोडते.
साहित्य: कार्यरत दबाव आणि मध्यम वैशिष्ट्यांच्या आधारे निवडलेल्या, सामान्य सामग्रीमध्ये कास्ट लोह (कमी-दाब परिस्थितीसाठी योग्य), कास्ट स्टील (मध्यम-उच्च दाब) आणि स्टेनलेस स्टील (अन्न आणि फार्मास्युटिकल उद्योगांसारख्या संक्षारक वातावरणासाठी) समाविष्ट आहे.
रचना: सहसा सरळ-थ्रू किंवा उजव्या कोनात, गुळगुळीत एअरफ्लो रस्ता सुनिश्चित करण्यासाठी त्यात द्रव वाहिन्या असतात.
2. एअर कॉम्प्रेसरच्या नॉन-रिटर्न वाल्व असेंब्लीचे वाल्व कोर (वाल्व डिस्क)
कार्यः एअरफ्लोची दिशा नियंत्रित करते, केवळ एक-मार्ग प्रवाह (एअर कॉम्प्रेसर आउटलेटपासून स्टोरेज टँक किंवा डाउनस्ट्रीम पाइपलाइनपर्यंत) आणि उलट प्रवाह रोखते.
सामान्य प्रकार:
लिफ्ट प्रकार वाल्व्ह कोर: वाल्व बॉडीच्या अक्षासह वर आणि खाली सरकते, लहान व्यासाच्या पाइपलाइनसाठी योग्य सीलिंग कार्यक्षमता आहे.
स्विंग प्रकार वाल्व कोर: बिजागर अक्षांभोवती फिरवून उघडते, कमी प्रतिकार आहे, उच्च-प्रवाह, मोठ्या-व्यासाच्या परिस्थितीसाठी योग्य आहे.
बॉल प्रकार वाल्व्ह कोअर: बॉलच्या स्वत: ची वजन किंवा वसंत force तु शक्तीद्वारे सील, एक साधी रचना आणि द्रुत प्रतिसाद आहे.
साहित्य: मुख्यतः पोशाख-प्रतिरोधक धातूंपासून बनविलेले (जसे की पितळ, ड्युटाईल लोह), काही उच्च-अचूक परिस्थिती सीलिंगची कार्यक्षमता वाढविण्यासाठी अभियांत्रिकी प्लास्टिक (जसे पॉलिटेट्राफ्लोरोएथिलीन) वापरतात.
3. एअर कॉम्प्रेसरच्या नॉन-रिटर्न वाल्व असेंब्लीचे सीलिंग घटक
फंक्शन: जेव्हा वाल्व्ह कोर व्हॉल्व्ह सीटच्या संपर्कात असेल तेव्हा एअरटाइटनेस सुनिश्चित करते, गळतीस प्रतिबंधित करते.
सामान्य साहित्य:
नायट्रिल बुटॅडिन रबर (एनबीआर): चांगले तेल प्रतिकार, सामान्य एअर कॉम्प्रेसर सिस्टमसाठी योग्य.
फ्लोरोरुबर (एफकेएम): उच्च तापमान आणि रासायनिक गंजला प्रतिरोधक, उच्च-तापमान किंवा विशेष मध्यम वातावरणासाठी योग्य.
मेटल सीलिंग पृष्ठभाग: उच्च-दाब, उच्च-तापमान परिस्थितीसाठी योग्य, अचूक मशीन्ड मेटल संपर्क पृष्ठभागांद्वारे सीलिंग साध्य करते.
4. एअर कॉम्प्रेसरच्या नॉन-रिटर्न वाल्व असेंब्लीचे स्प्रिंग्ज
फंक्शन: सीलिंग साध्य करण्यासाठी फॉरवर्ड एअरफ्लो नसताना वाल्व्ह कोरला वाल्व्ह सीटचे घट्ट पालन करण्यासाठी रीबाउंड फोर्स प्रदान करा.
वैशिष्ट्ये: वसंत लवचिकतेमुळे सिस्टमच्या कार्यरत दबावाशी जुळणे आवश्यक आहे - जास्त लवचिकता हवेचा प्रवाह प्रतिकार वाढवेल, फारच कमी सीलिंग होऊ शकते.
साहित्य: दमट किंवा तेलकट वातावरणात गंज आणि अपयश रोखण्यासाठी सामान्यत: स्टेनलेस स्टीलपासून बनविलेले.
5. एअर कॉम्प्रेसरच्या नॉन-रिटर्न वाल्व असेंब्लीची झडप सीट
फंक्शन: रिव्हर्स एअरफ्लो रोखण्यासाठी की संपर्क पृष्ठभाग असल्याने वाल्व कोरसह सीलिंग जोडी तयार करते.
वैशिष्ट्ये: वाल्व कोरसह तंदुरुस्त सुनिश्चित करण्यासाठी पृष्ठभागास तंतोतंत मशीनिंग करणे आवश्यक आहे (जसे की पॉलिशिंग), सहज देखभाल करण्यासाठी काही वाल्व सीट बदलल्या जाऊ शकतात.

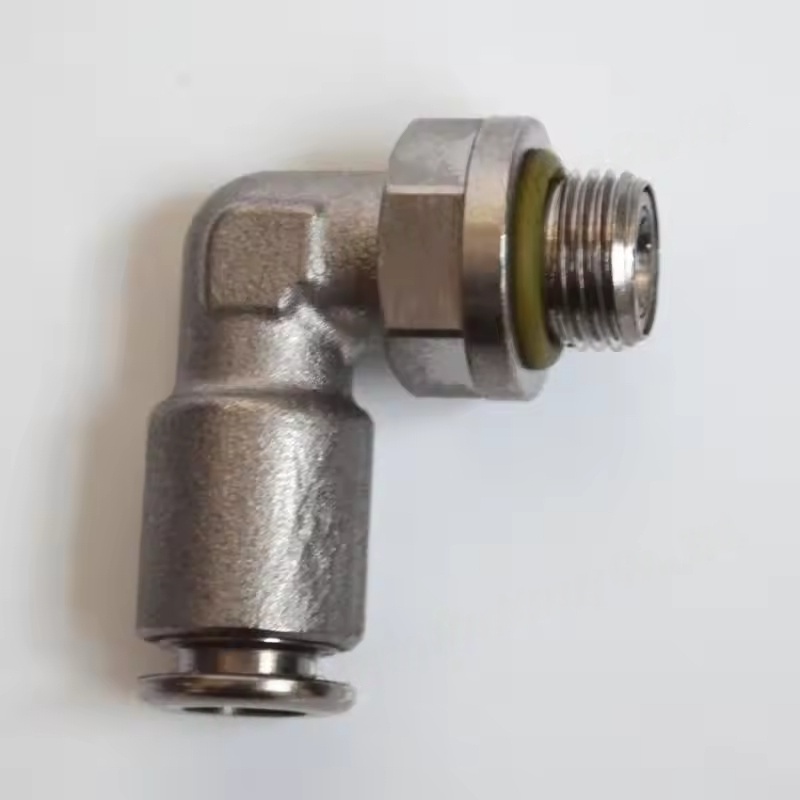

6. एअर कॉम्प्रेसरच्या नॉन-रिटर्न वाल्व असेंब्लीचे कनेक्शन इंटरफेस
कार्यः एअर कॉम्प्रेसर एक्झॉस्ट पोर्टला डाउनस्ट्रीम पाइपलाइन (जसे की स्टोरेज टाक्या, ड्रायर इ.) सह जोडते.
सामान्य फॉर्म:
थ्रेडेड इंटरफेस (अंतर्गत धागा / बाह्य धागा): जसे की जी थ्रेड, एनपीटी थ्रेड, लहान व्यास (≤ डीएन 50) साठी योग्य.
फ्लॅंज इंटरफेस: मोठ्या-व्यासाच्या पाइपलाइनसाठी योग्य, टणक कनेक्शन आणि मजबूत सीलिंग प्रदान करते.
वेल्डिंग इंटरफेस: उच्च-दाब, उच्च-व्हिब्रेशन परिस्थितीसाठी योग्य, व्यावसायिक वेल्डिंग स्थापनेची आवश्यकता आहे.
एअर कॉम्प्रेसरच्या नॉन-रिटर्न वाल्व असेंब्लीची कोर फंक्शन्स
बॅकफ्लो प्रतिबंधित करा: स्टोरेज टँकमधील संकुचित हवाला एअर कॉम्प्रेसर मुख्य युनिटवर परत वाहण्यापासून प्रतिबंधित करते जेव्हा ते थांबवले जाते, मुख्य युनिटचे उलट फिरणे टाळणे किंवा वंगण घालणारे तेल सिलेंडरमध्ये ढकलले जाते.
सिस्टमचे रक्षण करा: कंडेन्सेट पाणी किंवा अशुद्धतेपासून डाउनस्ट्रीम उपकरणांमधून (जसे की ड्रायर, फिल्टर) परत एअर कॉम्प्रेसरमध्ये वाहण्यापासून प्रतिबंधित करते, अपयशाचा धोका कमी करते.
सिस्टमचा दबाव ठेवा: शटडाउननंतर स्टोरेज टँकमधील दबावाची स्थिरता सुनिश्चित करते, एअर कॉम्प्रेसरची वारंवार स्टार्टअप टाळणे.
