मुख्य कार्ये आणि कार्यरत परिस्थिती
प्रेशर रिलीफ प्रोटेक्शनः जेव्हा एअर कॉम्प्रेसर थांबतो, निराश होतो किंवा ओव्हरप्रेशरचा अनुभव घेतो, तेव्हा घटक स्वयंचलितपणे सक्रिय होतो आणि मुख्य युनिट, तेल विभाजक किंवा पाइपलाइन (सामान्यत: 1-2 बारच्या खाली कमी) मध्ये अवशिष्ट दबाव सोडतो, देखभाल दरम्यान उच्च-दाब घटकांच्या संपर्कात येण्याचा धोका टाळतो.
सहाय्यक अनलोडिंग: अनलोडिंग प्रक्रियेदरम्यान, ते सेवन वाल्व्हच्या संयोगाने कार्य करते, मुख्य युनिटवरील भार कमी करते, उर्जेचा वापर कमी करते आणि मोटरचे आयुष्य वाढवते.
लागू परिस्थितीः लहान आणि मध्यम आकाराच्या स्क्रू एअर कॉम्प्रेसरसाठी योग्य (15 ते 160 किलोवॅट पर्यंतची शक्ती), सामान्यत: एअर स्टोरेज टँक इनलेट, ऑइल सेपरेटर आउटलेट किंवा मुख्य युनिटच्या एक्झॉस्ट एंड येथे पाइपलाइन सिस्टममध्ये आढळते.
घटक रचना आणि स्ट्रक्चरल वैशिष्ट्ये

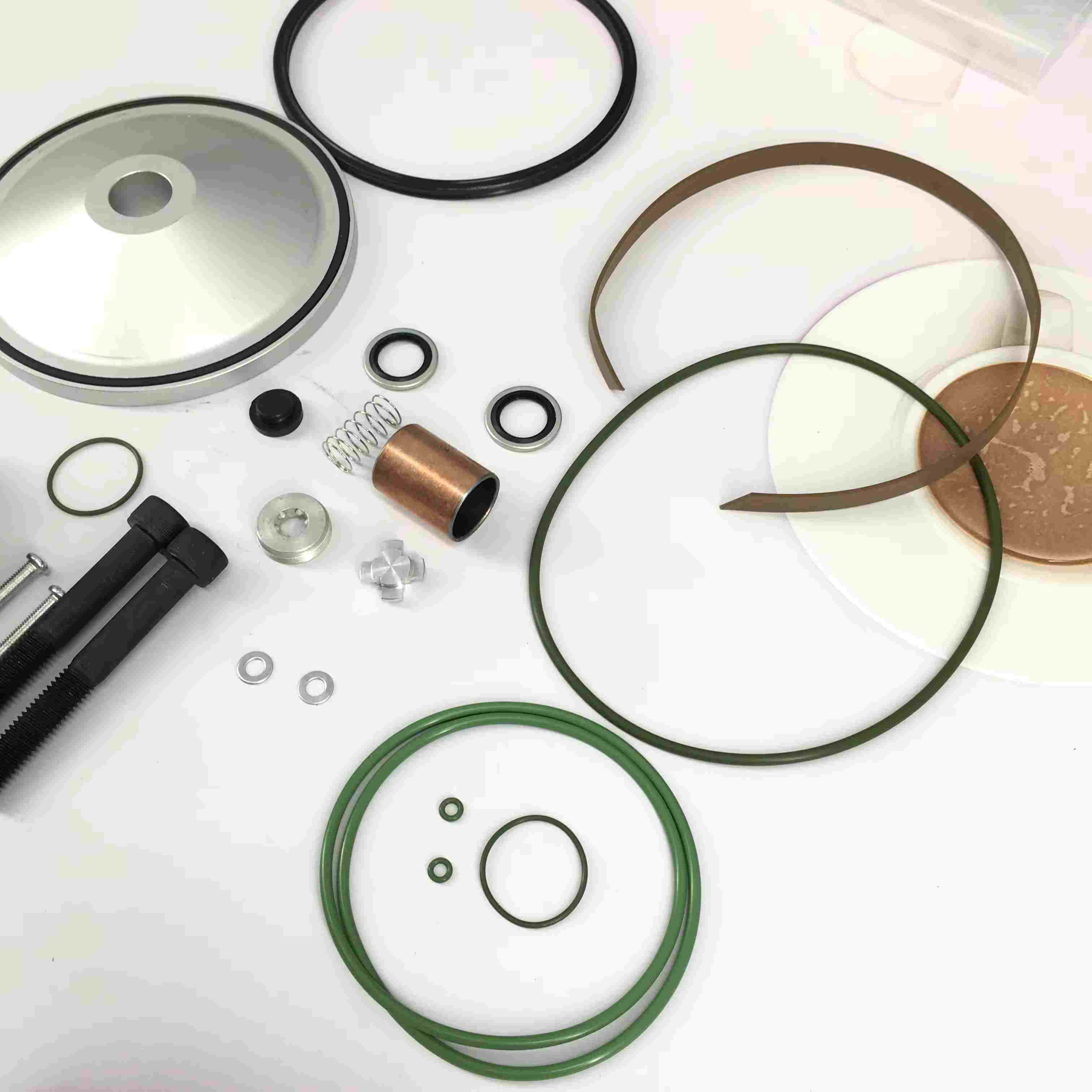

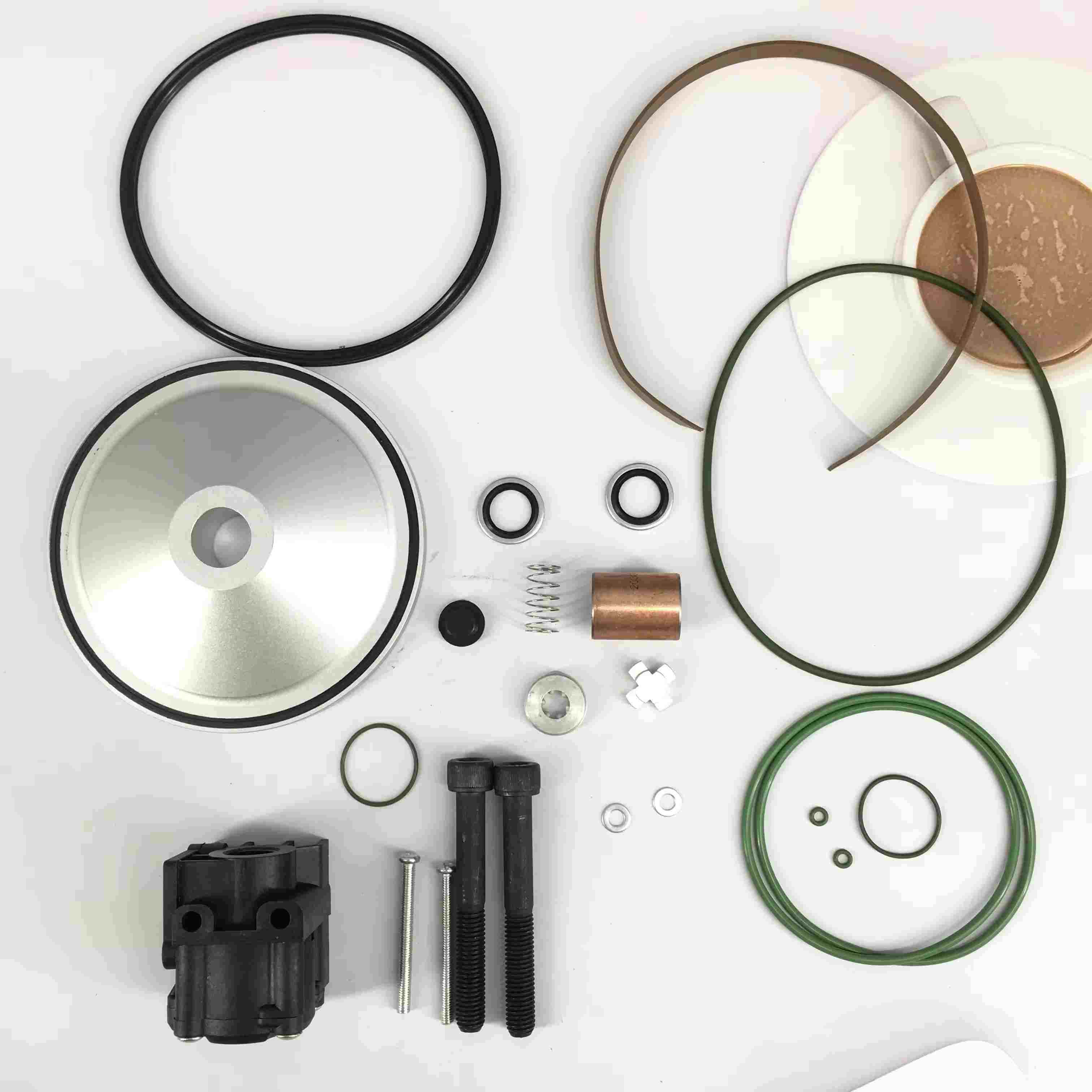

मुख्य घटकः सामान्यत: प्रेशर रिलीफ वाल्व बॉडी, वाल्व्ह कोर (पिस्टन प्रकार किंवा डायफ्राम प्रकार), रीसेट स्प्रिंग, सील (ओ-रिंग, वाल्व सीट), कंट्रोल इंटरफेस (जसे की इलेक्ट्रोमॅग्नेटिक वाल्व इंटरफेस) आणि इन्स्टॉलेशन अ‍ॅक्सेसरीज (बोल्ट, गॅस्केट्स). कार्यरत तत्व:
सामान्य ऑपरेशन दरम्यान, स्प्रिंग फोर्समुळे वाल्व कोर बंद होते, सिस्टमचा दबाव राखतो.
जेव्हा कंट्रोल सिग्नल (जसे की शटडाउन कमांड किंवा प्रेशर सेन्सर सिग्नल) प्राप्त होतो, तेव्हा इलेक्ट्रोमॅग्नेटिक वाल्व्ह किंवा मेकॅनिकल यंत्रणा कार्य करते, ज्यामुळे वाल्व कोर उघडते आणि दबाव सोडते.
प्रेशर रीलिझ पूर्ण झाल्यानंतर, झडप कोर वसंत of तूच्या क्रियेखाली रीसेट आणि बंद केले जाते.
भौतिक वैशिष्ट्ये:
वाल्व्ह बॉडी कास्ट लोह किंवा अ‍ॅल्युमिनियम मिश्र धातु (लाइटवेट डिझाइन) पासून बनलेले आहे, जे सिस्टम प्रेशर (सामान्यत: ≤ 16 बार) आणि तापमान (≤ 120 ℃) सहन करण्यास सक्षम आहे.
झडप कोर आणि वसंत stain तु स्टेनलेस स्टीलचे बनलेले आहेत, गंजला प्रतिरोधक आणि विश्वसनीय ऑपरेशन सुनिश्चित करतात.
सीलिंग घटक ऑइल-रेझिस्टंट रबर (जसे की नायट्रिल रबर) बनविला जातो, जो कंप्रेसर तेल आणि उच्च-तापमान वातावरणासाठी योग्य आहे.
सुसंगत घटकांची सुसंगतता वैशिष्ट्ये:
मल्टी-ब्रँड सुसंगतता: मेनस्ट्रीम स्क्रू कॉम्प्रेसर (जसे की इंटरफेस थ्रेड्स जी 1/2 "आणि जी 3/4") च्या मानक प्रेशर रिलीफ वाल्व्ह इन्स्टॉलेशन परिमाणांवर आधारित डिझाइन केलेले, नियंत्रण पद्धती (वायवीय किंवा इलेक्ट्रिक) आणि पाईपिंगमध्ये बदल न करता मूळ फॅक्टरी घटकांसह थेट पुनर्स्थित केले जाऊ शकते.
पॅरामीटर मॅचिंग: प्रारंभिक दबाव (सामान्यत: 0.5 - 2 बार समायोज्य) आणि प्रेशर रिलीफ फ्लो रेट मूळ फॅक्टरी वाल्व्हच्या अगदी जवळ आहे, दबाव कमी वेग आणि सिस्टमची सुसंगतता सुनिश्चित करते, शटडाउन विलंब होण्यास कारणीभूत असणारी हळूहळू दबाव कमी करते किंवा पाइपलाइन कंपन ट्रिगर करते.
अर्थव्यवस्था आणि व्यावहारिकता: किंमत मूळ फॅक्टरी घटकांपेक्षा कमी आहे आणि काही ब्रँड सार्वत्रिक मॉडेल ऑफर करतात, लहान दुरुस्ती उपक्रम किंवा उपकरणे वापरकर्त्यांच्या दैनंदिन देखभालसाठी योग्य, सुटे भागांची यादी खर्च कमी करतात.
निवड आणि स्थापना खबरदारी:
पॅरामीटर पुष्टीकरण:
एअर कॉम्प्रेसर (जसे की 10 बार, 13 बार मॉडेल), इंटरफेस स्पेसिफिकेशन्स (थ्रेड प्रकार आणि आकार) आणि नियंत्रण पद्धत (जसे की 24 व्ही इलेक्ट्रोमॅग्नेटिक वाल्व्ह कंट्रोल किंवा वायवीय नियंत्रण) च्या कार्यरत दबावांशी जुळवा.
घटक प्रवाह सिस्टम प्रेशर रिलीफ आवश्यकता पूर्ण करतो हे सुनिश्चित करण्यासाठी प्रेशर रिलीफ पाइपलाइनच्या व्यासाची पुष्टी करा (अपुरी प्रवाहामुळे दीर्घ दबाव कमी करणे टाळणे).
स्थापना वैशिष्ट्ये:
वाल्व्ह बॉडीवरील एरोच्या निर्देशानुसार स्थापित करा, प्रेशर रीलिझची योग्य दिशा सुनिश्चित करा.
पाईप इंटरफेस साफ करा, सीलिंग पृष्ठभागाची तपासणी करा आणि नवीन सीलिंग घटक पुनर्स्थित करा (जुन्या गॅस्केटमुळे होणारी गळती टाळण्यासाठी).
कंट्रोल सर्किट (जसे की इलेक्ट्रोमॅग्नेटिक वाल्व्ह वायरिंग) सिग्नल सामान्यत: दबाव रिलीफ क्रियेला चालना देते हे सुनिश्चित करण्यासाठी योग्यरित्या कनेक्ट करणे आवश्यक आहे.
डीबगिंग आणि चाचणी:
स्थापनेनंतर, उघडणे गुळगुळीत आहे की नाही हे तपासण्यासाठी प्रेशर रिलीफ फंक्शन व्यक्तिचलितपणे ट्रिगर करा, सील विश्वसनीय आहे (सतत गळती नाही).
प्रेशर रिलीफ टाइमची चाचणी घ्या (सामान्यत: 3 - 10 सेकंद, सिस्टम व्हॉल्यूमनुसार समायोजित), हे उपकरणांच्या सुरक्षिततेच्या आवश्यकता पूर्ण करते याची खात्री करुन घ्या.
