मूलभूत पॅरामीटर्स आणि लागू परिस्थिती
मॉडेल अर्थः डब्ल्यूएसडी मालिका अ‍ॅटलस कोपकोचे क्लासिक स्वयंचलित ड्रेनेज घटक मॉडेल आहे. 250-750 फ्लो रेंज किंवा प्रेशर ग्रेडचे प्रतिनिधित्व करते जे ते सुसंगत आहे (विशिष्ट पॅरामीटर्सने अधिकृत मॅन्युअलचा संदर्भ घ्यावा).
कार्यरत दबाव: सामान्यत: 0-16 बार संकुचित एअर सिस्टमवर लागू होते, बहुतेक औद्योगिक एअर कॉम्प्रेसरच्या दबाव आवश्यकता पूर्ण करतात.
इंटरफेस वैशिष्ट्यः सामान्यत: जी 1/2 "किंवा एनपीटी 1/2" थ्रेडेड इंटरफेस, विविध पाइपलाइनसह कनेक्शन सुलभ करते.
लागू मॉडेलः जीए मालिकेमध्ये मोठ्या प्रमाणात वापरला जातो (जसे की जीए 37-जीए 160 मध्यम-आकाराच्या स्क्रू मशीन), मोठे सेंट्रीफ्यूगल एअर कॉम्प्रेसर आणि उपचारानंतरचे उपकरणे (जसे की एफडी मालिका फिल्टर्स, सीडी मालिका ड्रायर).
रचना आणि कार्यरत तत्व
कोर घटकः इलेक्ट्रिक टायमिंग कंट्रोल पद्धत वापरुन वाल्व बॉडी, इलेक्ट्रॉनिक टाइमर, सोलेनोइड वाल्व, फिल्टर स्क्रीन, ड्रेनेज आउटलेट आणि सीलिंग घटक समाविष्ट करा.
कार्यरत तर्कशास्त्र:
बिल्ट-इन टायमरद्वारे ड्रेनेज सायकल (जसे की 0.5 ते 45 मिनिटांपर्यंत समायोज्य) आणि ड्रेनेज कालावधी (जसे की 0.5 ते 10 सेकंदांपर्यंत समायोजित करण्यायोग्य) सेट करा.
सेट वेळेपर्यंत पोहोचल्यानंतर, सोलेनोइड वाल्व्ह उघडण्यासाठी उत्साही होते आणि कंडेन्सेट वॉटर सिस्टम प्रेशरखाली सोडले जाते.
ड्रेनेज पूर्ण झाल्यानंतर, सोलेनोइड वाल्व बंद करण्यासाठी डी-एनर्जीइझ केले जाते, ड्रेनेज थांबवते आणि हवेच्या गळतीस प्रतिबंधित करते.
फायदे: शुद्ध यांत्रिक ड्रेनेज वाल्व्हच्या तुलनेत, वेळ नियंत्रण अधिक अचूक आहे आणि पर्यावरणीय आर्द्रता आणि वापर परिस्थितीनुसार पॅरामीटर्स लवचिकपणे समायोजित केल्या जाऊ शकतात, ज्यामुळे कुचकामी एक्झॉस्ट कमी होईल.
कोर वैशिष्ट्ये
मूळ गुणवत्ता आश्वासनः las टलस कोपकोच्या मूळ कारखान्याच्या मानकांनुसार तयार केलेले, सामग्री (जसे की झडप शरीर पितळ किंवा अभियांत्रिकी प्लास्टिक आहे आणि सीलिंग घटक तेल-प्रतिरोधक रबर आहेत) संकुचित एअर सिस्टमच्या बहु-तेल आणि दमट वातावरणासाठी योग्य आहेत, ज्यात 100,000 पेक्षा जास्त क्रियांचे आयुष्य आहे.
कमी उर्जा वापराची रचना: सोलेनोइड वाल्व द्रुतगतीने प्रतिसाद देते आणि बंद असताना घट्ट सील असते, ≤0.1 एल/मिनिट (मानक परिस्थिती) च्या गळतीचे प्रमाण, कॉम्प्रेस्ड एअर कचरा लक्षणीय प्रमाणात कमी करते.
अँटी-क्लोजिंग क्षमता: अंगभूत स्टेनलेस स्टील फिल्टर स्क्रीन कंडेन्सेट पाण्यात (जसे की धातूचे मोडतोड, तेल गाळ) मध्ये अशुद्धी फिल्टर करू शकते, ज्यामुळे वाल्व कोर जामिंगचा धोका कमी होतो.
स्थापना लवचिकता: कार्यशाळेसारख्या जटिल वातावरणासाठी योग्य, संरक्षक कव्हरसह सुसज्ज क्षैतिज किंवा उभ्या स्थापनेस समर्थन देते.
देखभाल सुविधा: मॉड्यूलर डिझाइन, फिल्टर स्क्रीन वेगळे केले जाऊ शकतात आणि स्वतंत्रपणे साफ केले जाऊ शकतात, सोलेनोइड वाल्व्ह कॉइलसारखे घटक स्वतंत्रपणे बदलले जाऊ शकतात, देखभाल खर्च कमी करतात.
सामान्य दोष आणि देखभाल सूचना
दोष प्रकटीकरण:
ड्रेनेज नाही: टाइमर अपयश, सोलेनोइड वाल्व्ह कॉइल बर्नआउट, फिल्टर स्क्रीन क्लोगिंग किंवा पाईप फ्रीझिंग (कमी-तापमान वातावरण).
सतत गळती: वाल्व कोर सीलिंग घटक पोशाख, सोलेनोइड वाल्व्ह अडकले आणि पूर्णपणे बंद नाही.
असामान्य ऑपरेशन: चुकीचे टाइमर पॅरामीटर सेटिंग, अस्थिर वीजपुरवठा व्होल्टेज.
देखभाल टिप्स:
नियमित साफसफाई: फिल्टर स्क्रीनचे पृथक्करण करून आणि दर 3 महिन्यांनी साफ करून अशुद्धी काढा; कठोर वातावरणात 1 महिन्यापासून लहान करा.
पॅरामीटर समायोजन: कंडेन्सेट वॉटर व्हॉल्यूमनुसार ड्रेनेज सायकल समायोजित करा (जसे की पावसाळ्याच्या हंगामात चक्र कमी करा, हिवाळ्यात ड्रेनेज आउटलेट गोठवण्यापासून प्रतिबंधित करा).

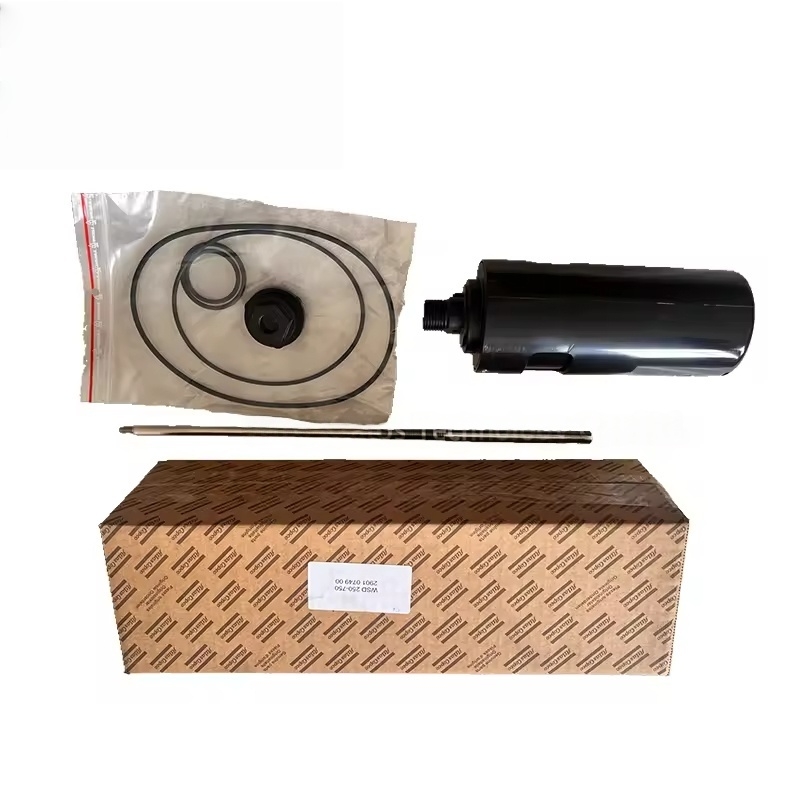

घटक बदलण्याची शक्यता: सीलिंग घटक किंवा सोलेनोइड वाल्व्ह कॉइल बदला जेव्हा ते वृद्ध किंवा सदोष असतात (जसे की डब्ल्यूएसडी 250-750 समर्पित सोलेनोइड वाल्व कॉइल, ओ-रिंग); जेव्हा वाल्व्ह बॉडीमध्ये क्रॅक असतात तेव्हा संपूर्ण ड्रेनेज घटक पुनर्स्थित करा, वाल्व कोर कठोरपणे परिधान केले जाते किंवा टाइमर अयशस्वी होतो.
